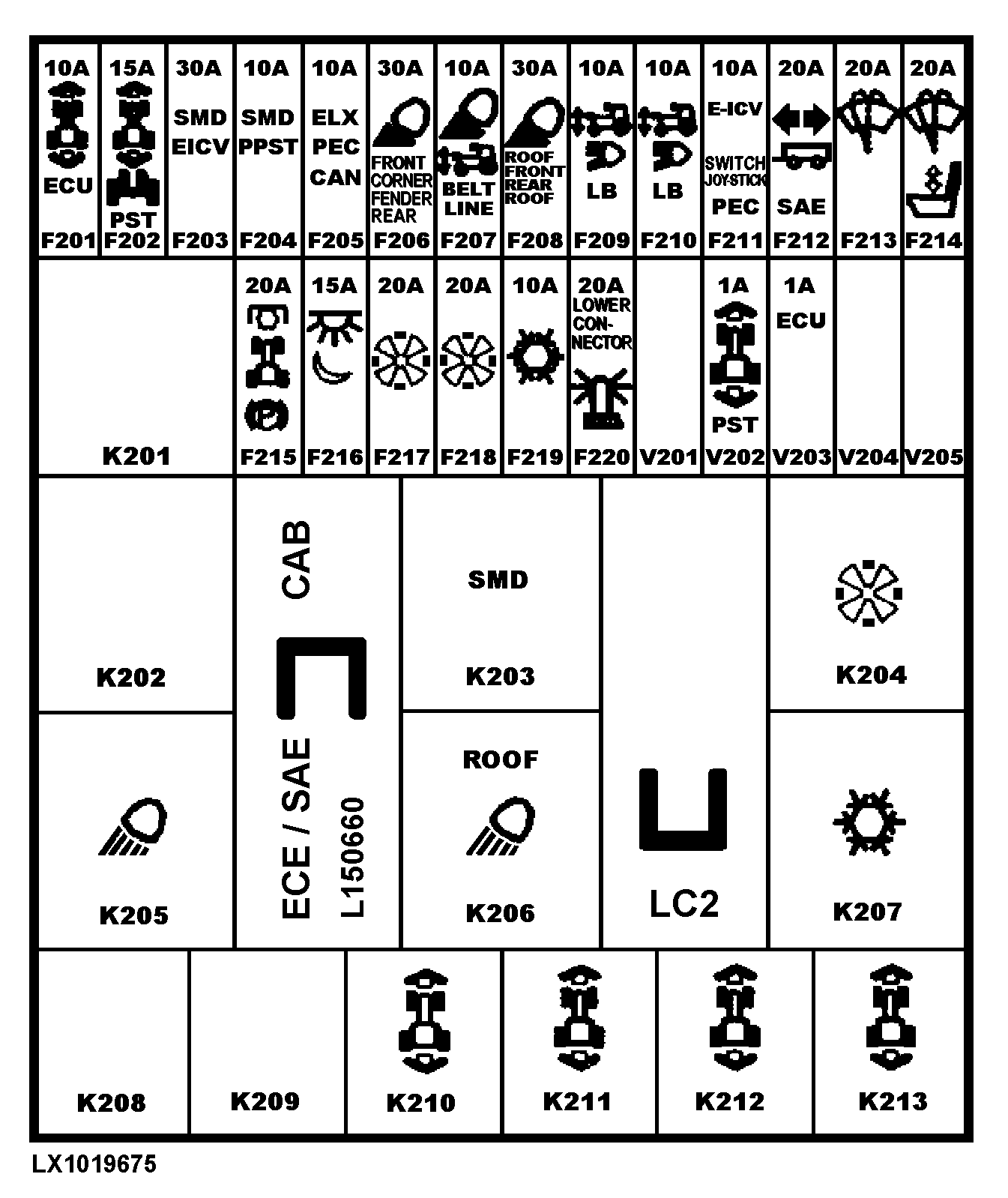

Fusibles (platine 2, tracteurs avec cabine et boîte conventionnelle)
Fusibles
IMPORTANT:
Afin d'éviter toute détérioration de l'installation électrique, ne jamais installer un fusible d'un ampérage supérieur à celui du fusible d'origine.
F201
10A Commande électrique inverseur et contrôleur moteur (ECU)
F202
15A Commande électrique inverseur et boîtier de commande moteur (SFA)
F203
30A Moteur pas-à-pas, levier multifonction
|
F204
10A Contrôleur moteur pas-à-pas, boîte PowrQuad Plus
F205
10A Bus de données, moteur/transm. et contrôleur moteur (ECU)
F206
30A Phares de travail sur coin avant et sur aile arrière
F207
10A Phares de travail sur ceinture cabine
1
F208
30A Phares de travail sur pavillon avant et arrière
F209
10A Feu de croisement droit
2
F210
10A Feu de croisement gauche
2
F211
10A Levier multifonction électrique
F213
20A Essuie-glace et lave-glace pare-brise
|
|
|
OU12401,00101C5 -28-19NOV00-1/2
|
|
F214
20A Essuie-glace et lave-glace arrière, compresseur fauteuil conducteur
F215
20A Prise de force avant, radio
F216
15A Éclairage console
F217
20A Soufflante de chauffage/aération
F218
20A Soufflante de chauffage/aération
F219
10A Climatisation
F220
20A Chargeur frontal, gyrophare, radio
Diodes
V202
1A Commande électrique inverseur
V203
1A Contrôleur du moteur (ECU)
|
Relais
K203
Moteur pas-à-pas, levier multifonction
K204
Ventilateur
K205
Phares de travail
K206
Phares de travail
K207
Climatisation
K210
Commande électrique inverseur
K211
Commande électrique inverseur
K212
Commande électrique inverseur
K213
Commande électrique inverseur
|
|
|
OU12401,00101C5 -28-19NOV00-2/2
|
|
