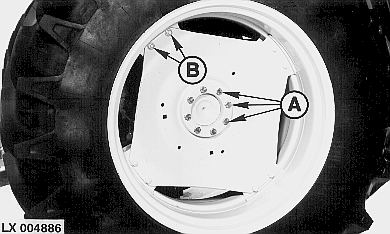

Reglaje del ancho de via trasero con palieres de brida (8 posiciones)IMPORTANTE: La distancia entre el flanco del neumático y el guardabarros no debe ser inferior a 50 mm (1.97 in.). La distancia entre el borde de la banda de rodadura y el guardabarros no debe ser inferior a 60 mm (2.36 in.). El ancho de vía trasero es regulable cambiando la posición o invirtiendo los discos y las llantas. Al invertir las ruedas, es necesario invertirlas y cambiarlas también de lado, de modo que la flecha situada en el flanco del neumático señale el sentido de avance. Una vez completado el ajuste, apretar los tornillos de rueda con el par especificado (verla sección "Periodo de rodaje"). La relación entre el disco de la rueda trasera y su llanta, con respecto a los diferentes anchos de vía se ilustra a continuación. El estudio previo de estas ilustraciones permite ahorrar tiempo y trabajo. IMPORTANTE: Después de ajustar el ancho de vía, apretar las tuercas de las ruedas delanteras después de las primeras 4 y 8 horas de trabajo. Durante las siguientes 100 horas de trabajo debe comprobarse el par de apriete con mayor frecuencia. |
|
AG,OU12401,168 -63-28MAR00-1/1 |
