Pantalla digital

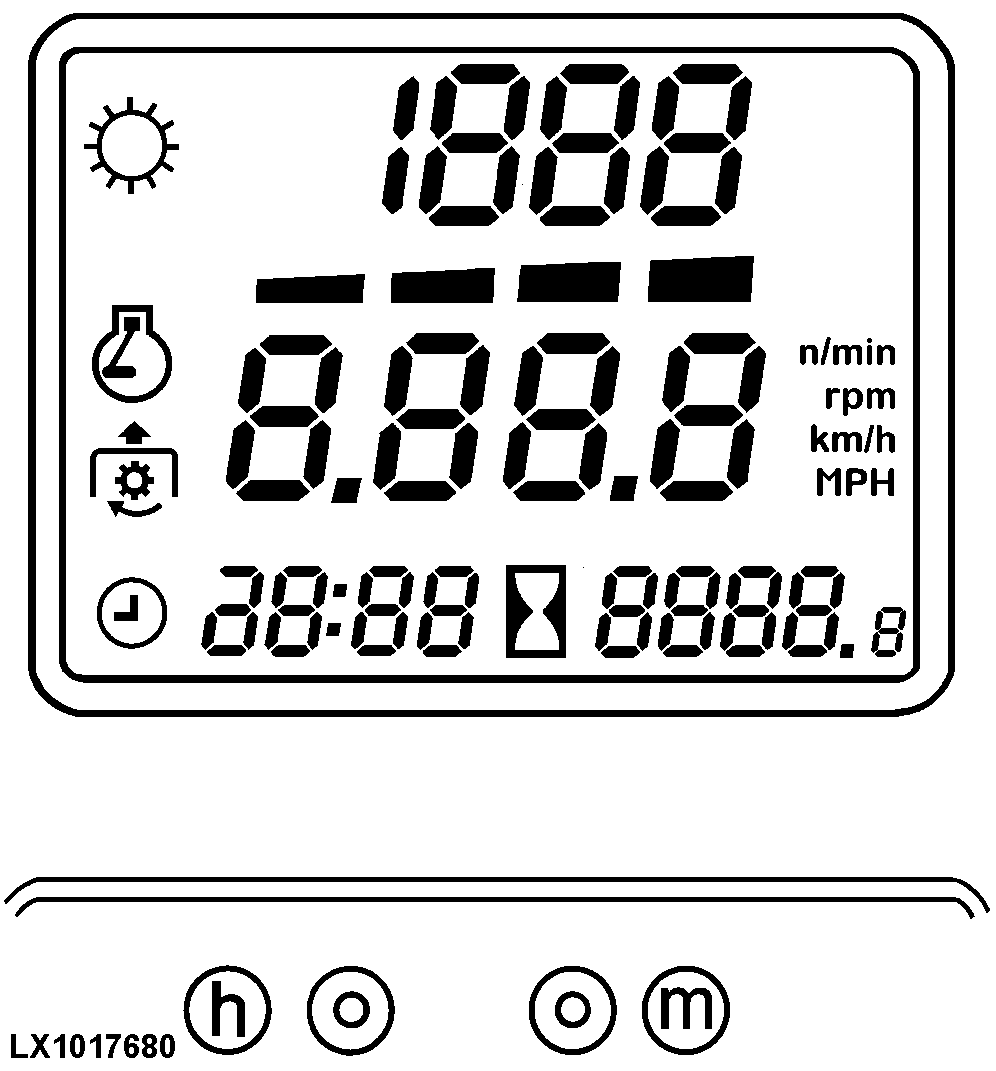

La pantalla digital refleja la velocidad de marcha, el régimen del motor, los regímenes de las tomas de fuerza, la hora y las horas de trabajo. Además de ello, indica la marcha seleccionada en los tractores con transmisión PowrQuad Plus o AutoQuad II.

Después de conectar el encendido, indica las horas de trabajo y durante la conducción del tractor la velocidad de marcha.

Con el conmutador (A) se puede pasar de un tipo de indicación a otro.

AG,OU12401,178 -63-01DEC00-1/8

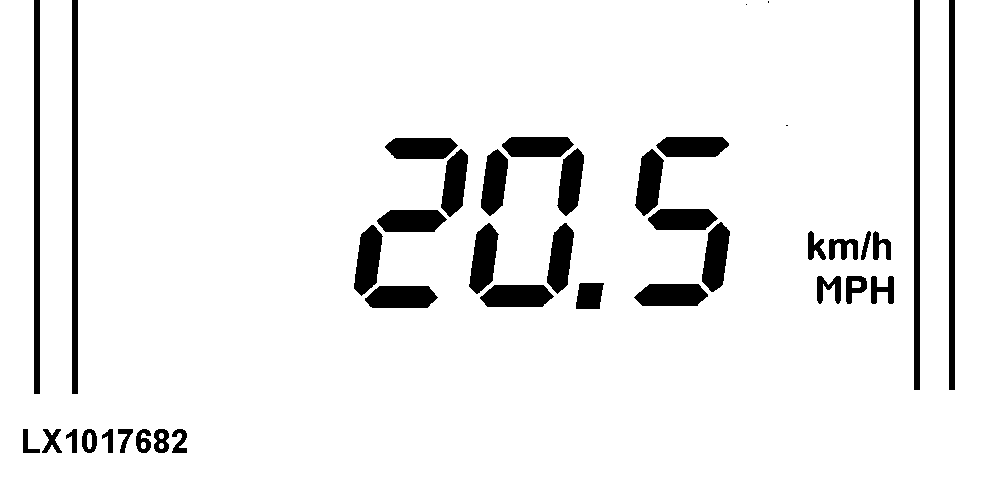

La velocidad de marcha se indica en "km/h" o "MPH".

NOTA: En los tractores sin transmisión lenta, la pantalla indica cero cuando la velocidad de marcha es inferior a 0,5 km/h (0.3 mph).

En los tractores con transmisión lenta, la lectura de la velocidad de marcha cambia a 990 m/h (0.6 mph), cuando la velocidad es inferior a 1 km/h (0.6 mph).

NOTA: Si en terreno plano, la pantalla de un tractor con transmisión de 50 km/h (31 mph) indica una velocidad mayor a 50,5 km/h (31.4 mph), consulte a su concesionario John Deere.

Si la pantalla indica 0,0 km/h (0.0 mph) con el tractor en movimiento, acudir a su concesionario John Deere.

AG,OU12401,178 -63-01DEC00-2/8

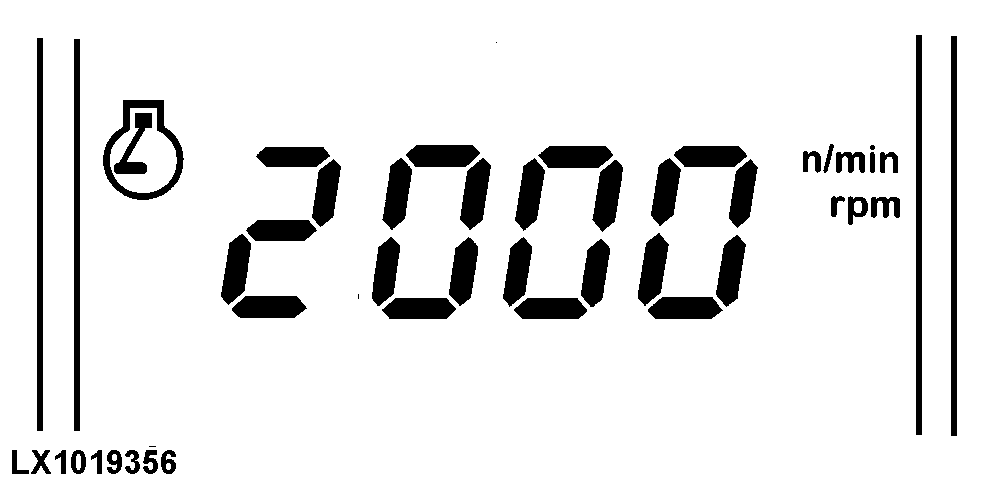

Aparece el símbolo del motor y la velocidad del motor.

AG,OU12401,178 -63-01DEC00-3/8

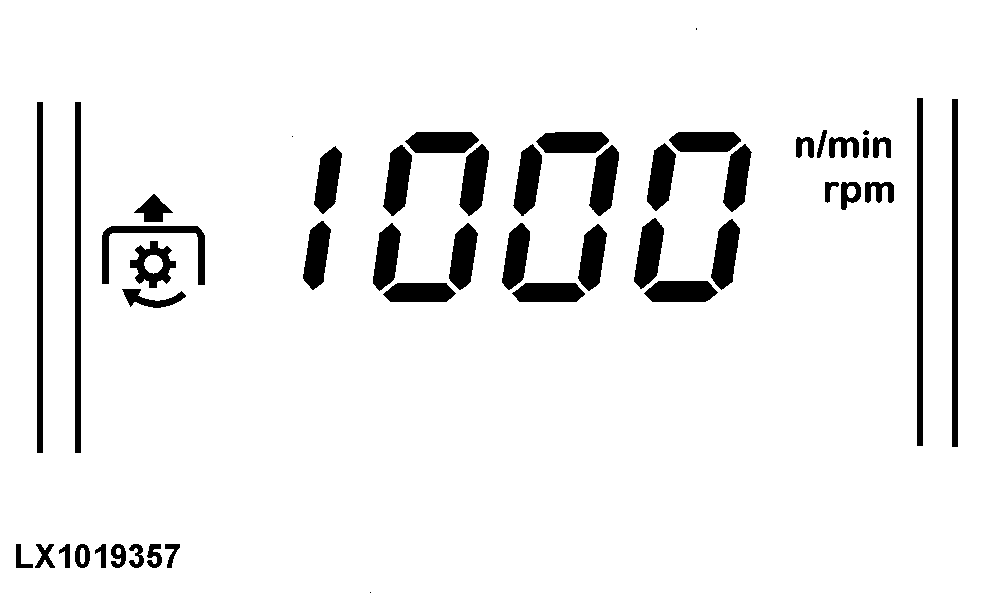

Aparece el símbolo de la TDF. Una flecha indica la TDF frontal (si existe). Se indica el régimen de la TDF.

NOTA: Con el motor en marcha, si la TDF supera un régimen de 620 r/min, la indicación en pantalla aparece de forma intermitente, con independencia de la pantalla seleccionada. Ello alerta del posible riesgo, en caso de utilizar una TDF de 540 r/min. En tractores con Dual Gauge Plus II, aparece además el código 140. Adicionalmente se enciende la luz testigo intermitente "ATENCION". Adicionalmente se enciende la luz testigo intermitente "ATENCION". La intermitencia cesa automáticamente cuando la velocidad de la TDF baja de 590 r/min.

AG,OU12401,178 -63-01DEC00-4/8

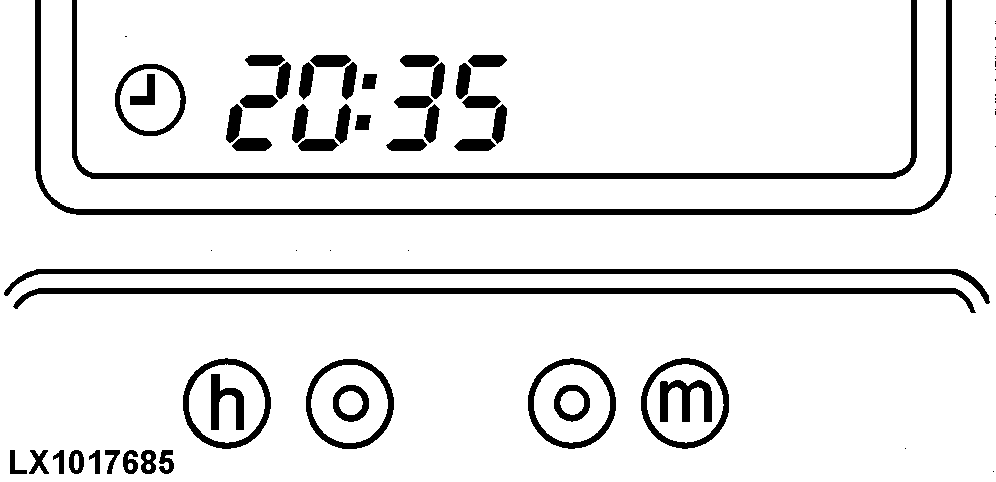

Aparece el símbolo de reloj y se indica la hora. La puesta en hora se efectúa mediante los dos botones en la parte inferior del reloj.

AG,OU12401,178 -63-01DEC00-5/8

Después de conectar el encendido, se indican las horas de trabajo de motor.

AG,OU12401,178 -63-01DEC00-6/8

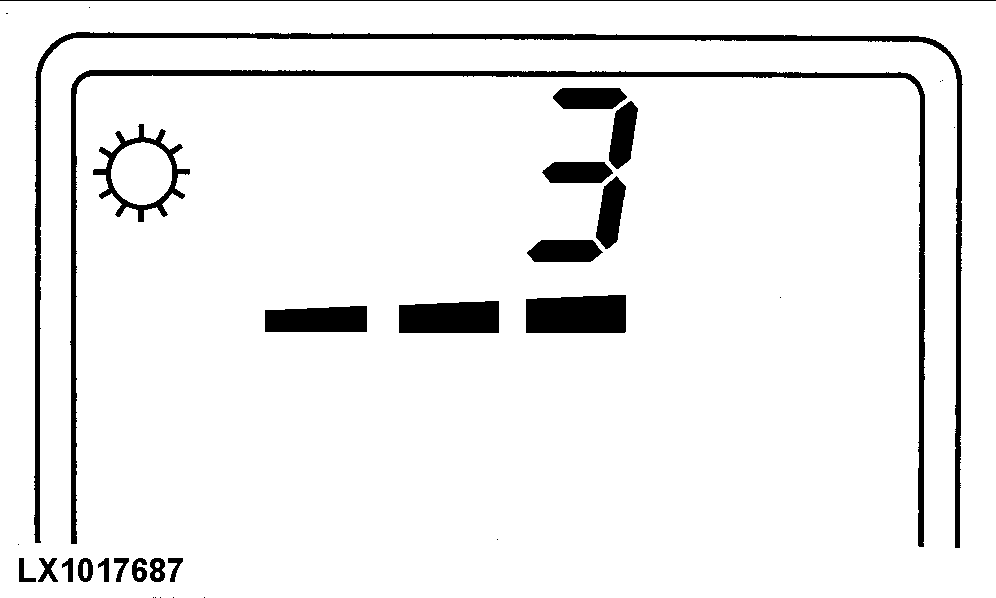

El símbolo de transmisión y la marcha seleccionada son visualizados.

En tractores con Dual Gauge Plus II, se indica igualmente el sentido de marcha. En tractores con transmisión AutoQuad, la palabra "AUTO" aparece tan pronto como se selecciona esta función.

AG,OU12401,178 -63-01DEC00-7/8

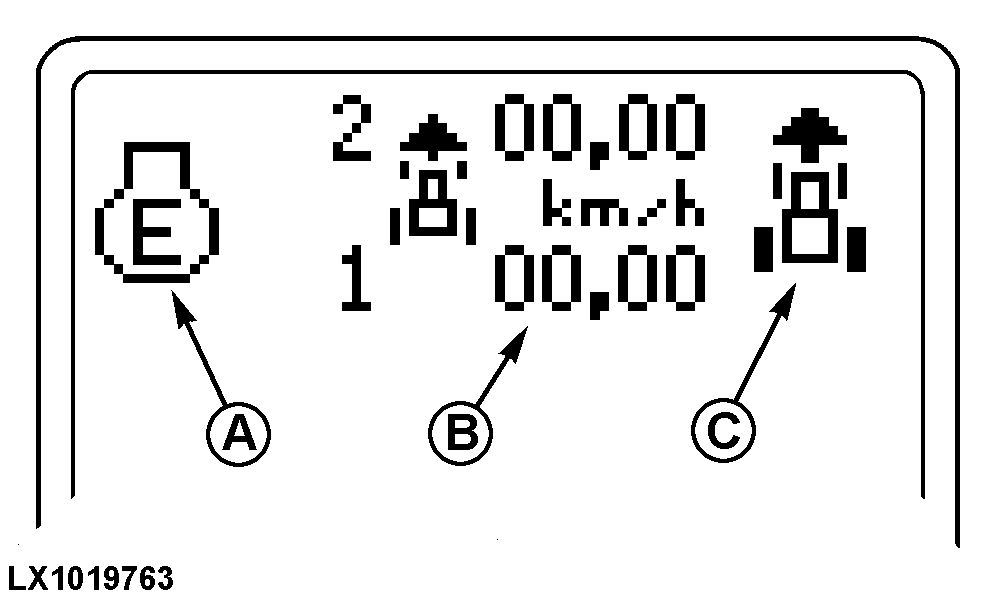

Si ha sido seleccionado el modo automático, el área (A) mostrará lo siguiente:

• Si ha sido seleccionado el control de carga y la carga del motor está controlada, el icono transmisión aparece junto con la letra "A".
• Si ha sido seleccionado el modo Eco (economía) y el régimen del motor es reducido electrónicamente, el icono motor aparece junto con la letra "E".

Las velocidades máximas seleccionadas en las gamas de velocidad de avance y marcha atrás se muestran en el área (B). El sentido de la marcha seleccionado se indica con el icono tractor y una flecha (C).

Si la palanca del inversor está colocada en la posición de estacionamiento, el área (C) mostrará lo siguiente:

• Mientras el tractor aún está en movimiento, la pantalla alterna entre la flecha de sentido de la marcha y la letra "P".
• Cuando el tractor se detiene, aparece la letra "P".

Si la palanca del inversor está colocada en la posición central de estacionamiento intermedia, el área (C) mostrará lo siguiente:

• Mientras el tractor aún está en movimiento, la letra "N" está en pantalla.
• Cuando el tractor se detiene, aparece en pantalla el icono tractor y las dos flechas de sentido de marcha. Después de un corto intervalo, aparece la letra "P".

Si el tractor está en "parada activa" (la palanca del inversor es mantenida entre los dos sentidos de marcha), aparecen en pantalla las dos flechas de sentido de marcha y el icono de tractor. Adicionalmente, se muestran las gamas actuales de velocidad (1 y 2).

Si se mueve la palanca del inversor a su posición neutral, aparece la letra "N" en pantalla.

Si la palanca del inversor está colocada en la posición central de estacionamiento intermedia o en posición neutral, el área (B) alterna entre las velocidades máximas ajustadas para avance y marcha atrás.

Si la palanca del inversor está en posición de avance o marcha atrás, la velocidad máxima relevante aparece en pantalla (velocidad de avance o de marcha atrás).

AG,OU12401,178 -63-01DEC00-8/8
