Enchufes de toma exterior eléctricaEnchufe de señales y enchufe auxiliar de 3 terminalesEl enchufe de señales de 7 terminales (A) está protegido por un fusible de 30 amperios.
Los terminales 15/80 y 82 del enchufe de toma eléctrica auxiliar de 3 terminales (B) están protegidos por un fusible de 30 amperios. El terminal 31 está conectado a masa. El enchufe auxiliar de 3 terminales (B) y el enchufe de señales (A) se usan para la conexión de equipos eléctricos. Para activar la corriente en el enchufe auxiliar de tres terminales (B) y en el enchufe de señales (A) girar la llave de contacto a la derecha o la izquierda NOTA: Su concesionario John Deere le puede suministrar un equipo de conversión para accesorios que exijan voltaje constante, incluso si el encendido está desconectado.
|
|
AG,OU12401,182 -63-01DEC00-1/2 |
|
Tendido de cables

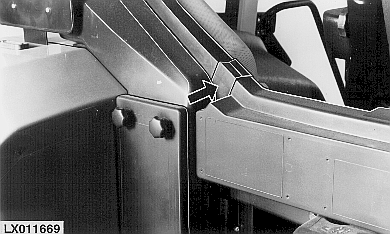

La ventana trasera de la cabina dispone de dos aberturas por las que pueden pasar los cables. Abrir la ventana y retirar los tapones de goma. Cortar los tapones por las incisiones de que disponen, para permitir el paso de los cables. Conectar los enchufes, poner los tapones de goma y cerrar la ventana. |
|
AG,OU12401,182 -63-01DEC00-2/2 |
