Barras de tiro con ganchos rápidos

Estas barras de tiro están diseñadas para aperos de la Categoría II y IIIN. Los aperos pueden engancharse y desengancharse sin necesidad de que el conductor abandone el asiento del tractor.

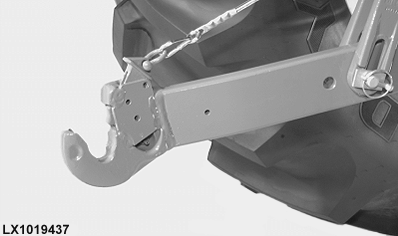

Para abrir los enganches, tirar del cable.

Para cerrar los enganches, tirar del cable.

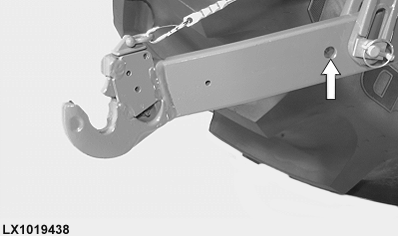

NOTA: Con aperos muy pesados y compactos, los tensores pueden engancharse en los agujeros traseros de las barras de tiro. Esto reduce la altura de elevación, pero aumenta la fuerza de elevación.

AG,OU12401,207 -63-01DEC00-1/3

2. Con las barras de tiro bajadas, retroceder con el tractor hasta que los ganchos de acoplamiento se sitúen debajo de los bulones de enganche del apero.

3. Elevar lentamente las barras de tiro, hasta que los bulones de enganche del equipo se hallen firmemente asegurados dentro de los ganchos de acoplamiento.

4. Ajustar el tensor central a la longitud necesaria y acoplarlo al punto superior de enganche del mástil del apero.

IMPORTANTE: Asegurarse de que el equipo queda correctamente enganchado.

AG,OU12401,207 -63-01DEC00-2/3

2. Desconectar el tensor central y asegurar el primero en posición de transporte.

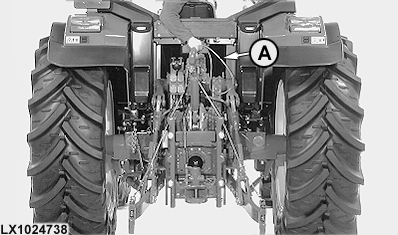

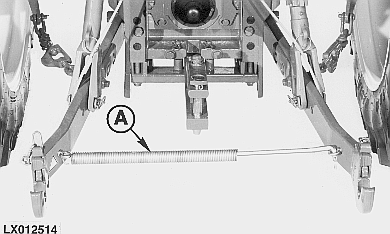

3. Tirando de la cuerda (A), bajar las barras de tiro hasta que los ganchos de acoplamiento queden por debajo de los bulones de enganche del equipo.

4. Avanzar con el tractor alejándose del equipo.

AG,OU12401,207 -63-01DEC00-3/3
