Tensores laterales

Acortando los tensores se obtiene una mayor altura de transporte. Alargando los tensores se aumenta la profundidad de labor.

Para variar la posición del apero en sentido lateral, ajustar un tensor. Usar la manivela (A) para ajustar el tensor. Después de terminar el ajuste, volver a bloquear la manivela de ajuste (A).

Para regular el tensor lateral izquierdo:

• Si el tensor está equipado con manivela de ajuste, proceder de forma similar que para el tensor derecho
• Si el tensor carece de manivela de ajuste, separarlo del brazo y enroscar o desenroscar la horquilla (B).

No alargar ni acortar los tensores laterales más allá de los límites (C) siguientes:

• Longitud mínima 705 mm (27.8 in.)
• Longitud máxima 865 mm (34.1 in.)

NOTA: Las medidas indicadas son de los tensores laterales acoplados a las barras de tiro (sin flotación vertical).

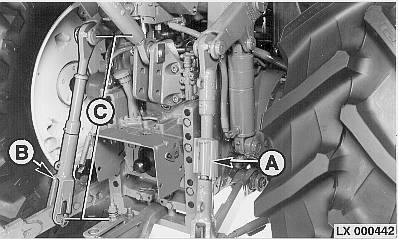

A-Manilla de ajuste
B-Extremo de la horquilla
C-Longitud de los tensores

AG,OU12401,211 -63-07APR00-1/1
