Acoplamiento de equipos accionados por la TDF
 ATENCION:
Detener el motor y desconectar la TDF, antes de proceder al acoplamiento de equipos movidos por la TDF.
ATENCION:
Debido a la masa centrífuga, el apero sigue girando durante algún tiempo, después de haber accionado la palanca de desconexión de la TDF. No aproximarse al apero mientras se está deteniendo. No intervenir en el apero hasta que se haya detenido totalmente.
ATENCION:
Antes de efectuar cualquier trabajo de conservación o ajuste en el apero, el eje articulado o el enganche de tres puntos, detener la TDF y esperar a que se detenga, parar el motor y retirar la llave de contacto.
1.

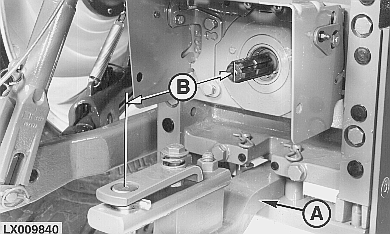

Alinear la barra de tiro oscilante (A) paralela al eje de salida de la TDF y fijarla en posición.
2.
La distancia (B) desde el extremo del eje de salida de la TDF y el agujero del extremo de la barra de tiro debe ser de 350 mm (13.8 in.) en la TDF de 540 r/min y de 400 mm (15.7 in.) en la TDF de 1000 r/min.
Si las estrías del eje de la TDF no están alineadas con las ranuras en el eje articulado para poder acoplar debidamente el apero, poner la palanca de mando de la TDF con el motor parado en una de las posiciones marcadas con "N" en la guía de la consola y girar después manualmente el eje de la TDF hasta obtener la posición adecuada.
|
