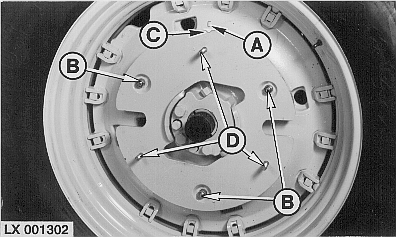

Contrapesos para palieres de cremallera y piñonGirar la rueda hasta que la marca (A) del disco quede arriba. Meter a golpes en el disco de la rueda los tornillos especiales (B), desde dentro hacia fuera. NOTA: Si fuera necesario instalar más de un contrapeso, pasar los tres tornillos especiales a través de los agujeros cuadrados del primer contrapeso (desde el lado interior y antes de su instalación). Instalar el segundo contrapeso con su muesca desplazada 180° con respecto al tercer contrapeso. Instalar el tercer contrapeso con la muesca en la misma posición que el primer contrapeso. Montar el contrapeso de tal forma que la muesca (C) en el borde del mismo coincida con la marca (A) sobre el disco. Apretar fuertemente los tornillos especiales (B). NOTA: Los tornillos (D) que se muestran en la figura son para el segundo contrapeso.
|
|
