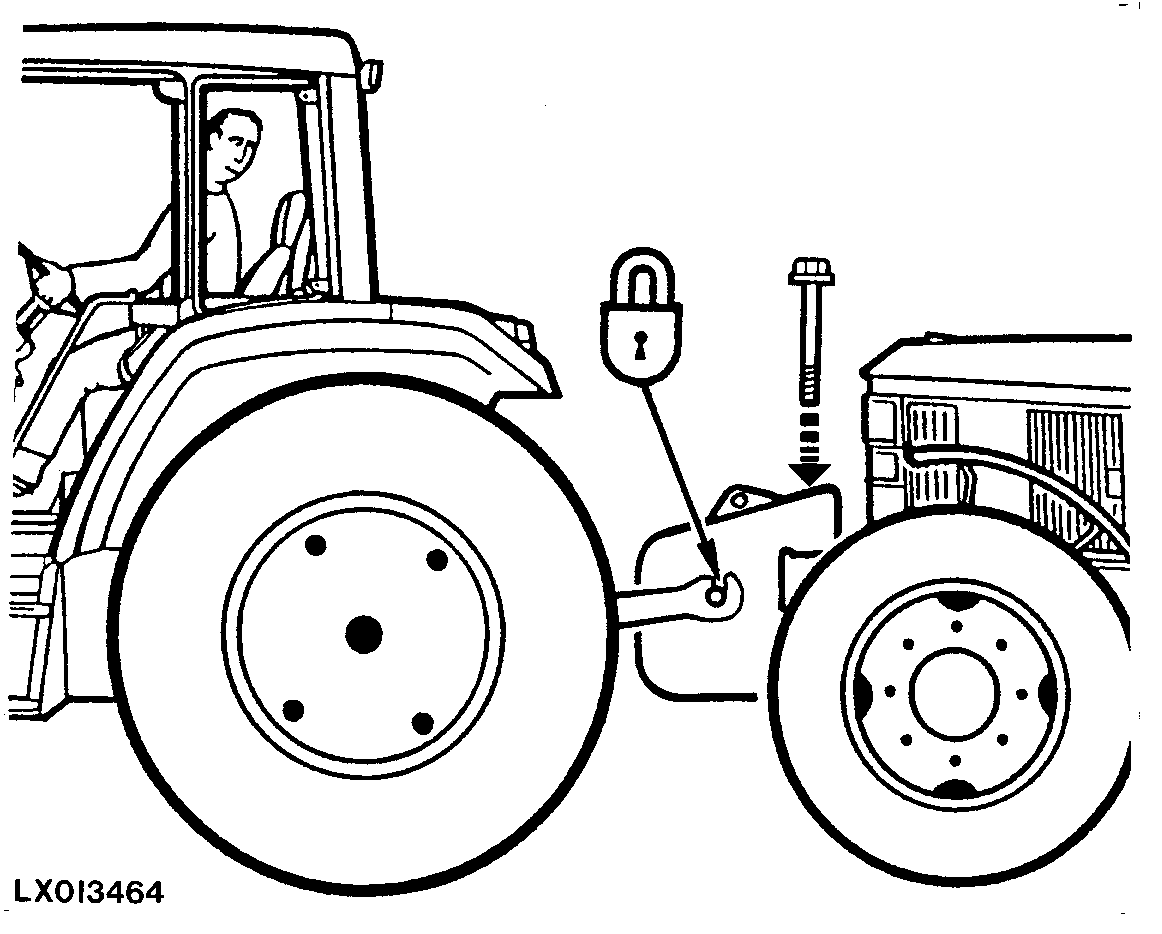

Enganchar el contrapeso de fijación rápida en las barras de tiro de otro tractor y conducir éste hacia el tractor en el cual se quiere instalar el contrapeso.

NOTA: Una vez instalado el contrapeso de fijación rápida, los contrapesos delanteros normales utilizados previamente ya no pueden montarse.

Instalar el contrapeso de fijación rápida en el contrapeso base. El contrapeso se engancha de forma perceptible.

No desenganchar todavía las barras de tiro del tractor que está manteniendo el contrapeso de fijación rápida. Instalar primero el tornillo de bloqueo y apretarlo (ver la siguiente descripción).

ATENCION: Evitar la presencia de personas en la zona de peligro.

ATENCION: Aplicar el freno de estacionamiento y el bloqueo de estacionamiento del tractor que recibe el contrapeso.

ATENCION: Poner el elevador hidráulico del tractor que está manteniendo el contrapeso en posición de control de profundidad.

ATENCION: Asegurarse de que los ganchos de las barras de tiro están correctamente acoplados.

IMPORTANTE: En los tractores sin tracción delantera no puede realizarse la instalación frontal.

IMPORTANTE: Respetar las cargas máximas autorizadas sobre los ejes y la capacidad de carga de las llantas. Consultar el manual del operador y las instrucciones del fabricante.

IMPORTANTE: No utilizar el tensor central al enganchar el contrapeso.

AG,OU12401,218 -63-07APR00-1/3

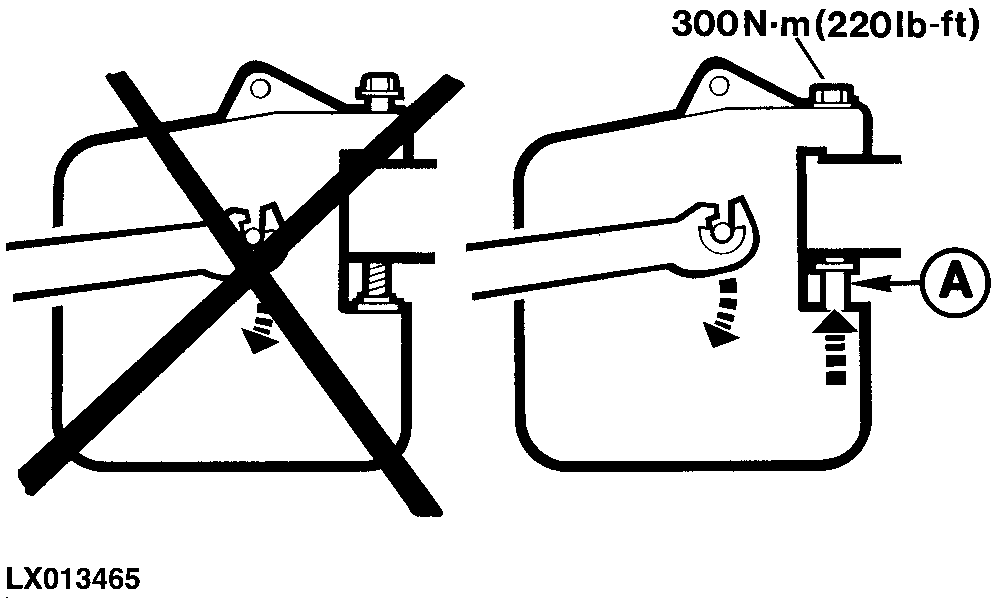

ATENCION: El contrapeso de fijación rápida debe quedar suspendido hasta que se haya enroscado y apretado por completo el tornillo de bloqueo. Prestar atención a que la tuerca de bloqueo (A) entre en contacto con la base de contrapesos.

Apretar el tornillo con 300 N·m (220 lb-ft).

Desconectar a continuación las barras de tiro y enroscar por completo el pasador de montaje del contrapeso.

AG,OU12401,218 -63-07APR00-2/3

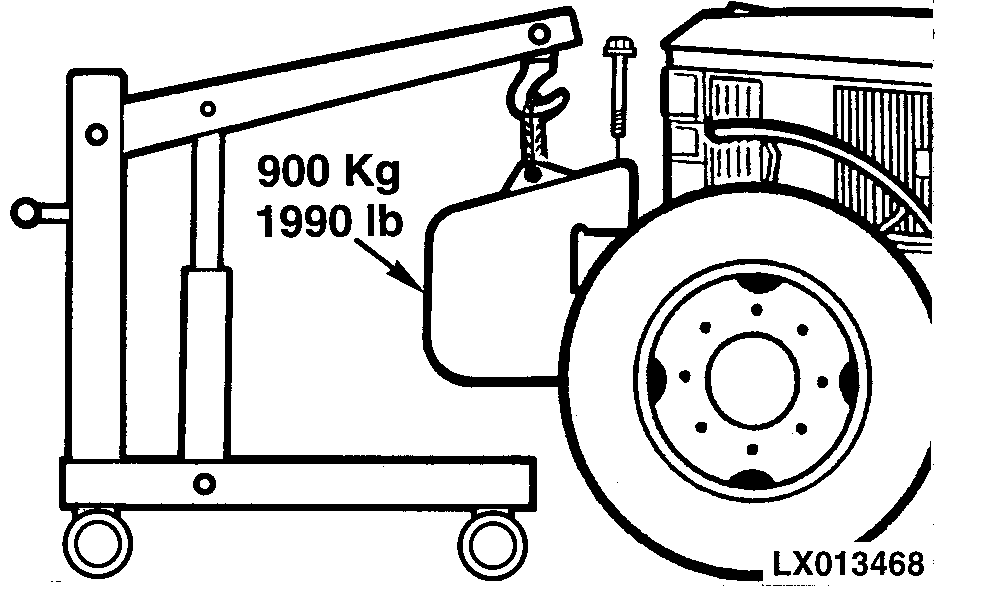

Es también posible utilizar una grúa o un útil de elevación adecuado para instalar el contrapeso de fijación rápida. Enganchar para ello el contrapeso en el orificio dispuesto en el bloque de fundición.

Una vez fijado el contrapeso de fijación rápida a la base de contrapesos, instalar el tornillo de bloqueo. No desenganchar el elevador hasta que el tornillo esté instalado.

Apretar el tornillo con 300 N·m (220 lb-ft).

ATENCION: El contrapeso debe quedar suspendido hasta que el tornillo de bloqueo esté enroscado por completo y hasta que la tuerca de bloqueo entre en contacto con el contrapeso base.

ATENCION: Si se utiliza un dispositivo de elevación comercial, cerciorarse de que su capacidad de carga es suficiente.

ATENCION: Sólo utilizar dispositivos de elevación aprobados.

AG,OU12401,218 -63-07APR00-3/3
