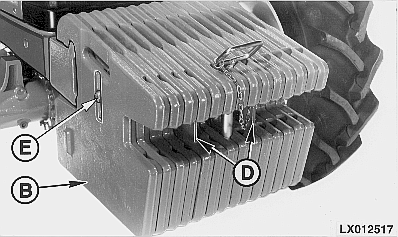

Instalación de contrapesos delanterosEl tractor admite una base de contrapesos (A) y los contrapesos delanteros (B):

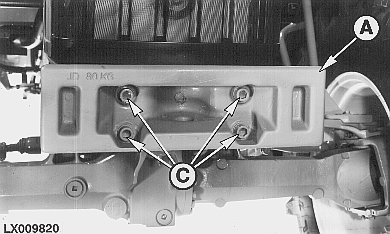

IMPORTANTE: Apretar los tornillos de fijación (C) de la base de contrapesos (A) con 570 N·m (420 lb-ft) y los tornillos (E) de los contrapesos adicionales (B) con 230 N·m (170 lb-ft). Cada contrapeso adicional tiene un peso de 50 kg (110 lb). Un aumento en peso de 10 kg (22 lb) lastra el puente delantero en 12 kg (26.5 lb) aprox. IMPORTANTE: Si se montan seis o más contrapesos, éstos deben colocarse de tal modo que formen un enganche (D). El enganche sólo debe utilizarse para maniobrar o remolcar en carreteras. |
|
|||||||||||||||||||||||||||||||||||||||||||||||
AG,OU12401,219 -63-07APR00-1/1 |
