Ajuste longitudinal de la barra de tiro oscilante

La barra de tiro oscilante puede ajustarse en longitud en cuatro distintas posiciones.

250 mm (9.8 in.), 350 mm (13.8 in.), 400 mm (15.7 in.) y 550 mm (21.7 in.).

Estas medidas determinan la distancia entre el extremo del eje de salida de la TDF y el punto de enganche de la barra de tiro oscilante.

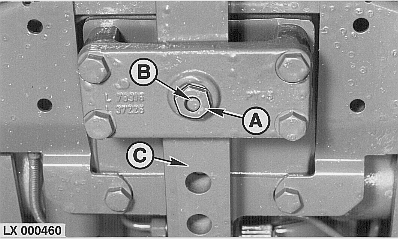

1. Desenroscar el tapón roscado (A).
2. Extraer el bulón (B).
3. Ajustar la barra oscilante (C) a la posición deseada y volver a meter el bulón.
4. Apretar el tapón (A) con un par de 250 N·m (185 lb-ft).
