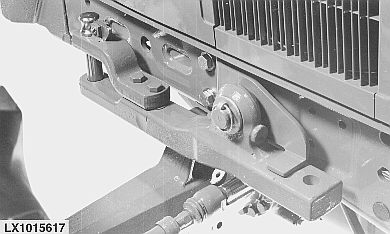

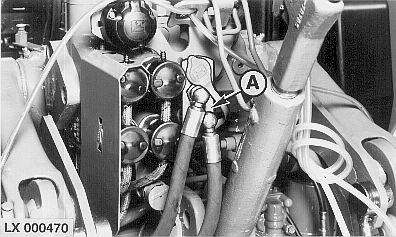

Enganche hidráulico para remolquesEste tipo de enganche puede accionarse por medio del elevador hidráulico y una válvula de mando a distancia auxiliar. 1. Retirar los manguitos de conexión del soporte (A) y conectar a uno de los enchufes rápidos.2. Levantar completamente las barras de tiro y retraer el gancho por completo mediante la válvula de mando a distancia. 3. Accionar la palanca de desbloqueo (B) y sujetarla hasta que el gancho haya salido de la posición de reposo (la palanca permanece en la posición de desbloqueo). 4. Extender por completo el gancho por medio de la válvula de mando a distancia. 5. Bajar las barras de tiro y con ello los ganchos hasta la altura deseada. 6. Para conectar el enganche para remolque, elevar los brazos del enganche tripuntal hasta que el gancho entre en el ojal del remolque. Elevar el enganche hasta el tope. 7. Retraer el gancho por medio de la válvula de mando a distancia hasta que quede bloqueado por completo (la palanca (B) regresa a la posición inicial). 8. Bajar las barras de tiro. 9. Comprobar que el enganche está bloqueado correctamente. En este caso el enganche no bajará cuando desciendan los brazos del elevador, y no se extenderá al accionar la válvula de mando a distancia.

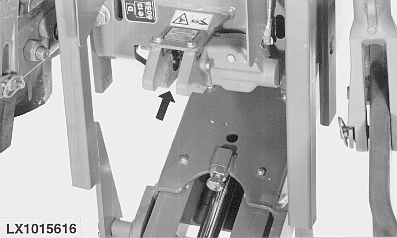

Con el enganche bajado JAMÁS introducir nada en al abertura de enganche (ver flecha). ¡Peligro de lesiones! Los pesos máximos admisibles de la carga arrastrada en la barra de tiro están relacionados en la Sección "Especificaciones". |
|
ATENCION:
Antes de manejar el tractor, cerciorarse de que el enganche hidráulico está completamente elevado y bloqueado, tanto en sentido vertical, como horizontal.
AG,OU12401,226 -63-07APR00-1/2 |
|

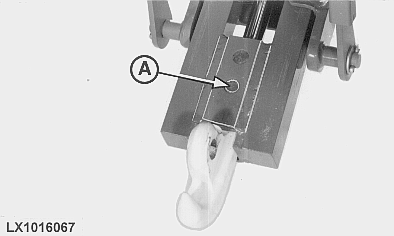

El gancho del enganche hidráulico puede ser sustituido por una barra de tiro, sin usar herramientas. Sacar el bulón (A) tirando hacia arriba. La pieza no utilizada se guarda en un soporte en el bastidor lateral izquierdo. |
|
AG,OU12401,226 -63-07APR00-2/2 |
