Circuito de seguridad en arranque (tractores sin AutoPowr)

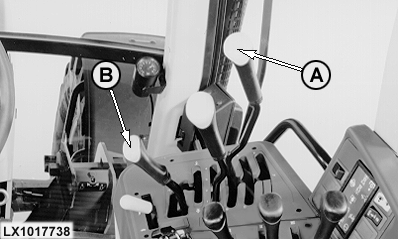

2. Poner la palanca de grupos (A) en punto muerto.

3. Poner la palanca de cambio de marchas (B) en cualquiera de las marchas.

4. Girar la llave del conmutador principal hasta el límite derecho. El motor de arranque NO DEBE girar. De hacerlo, acudir de inmediato al Concesionario John Deere.

5. Repetir esta prueba poniendo los demás grupos.

AG,OU12401,246 -63-01DEC00-1/4

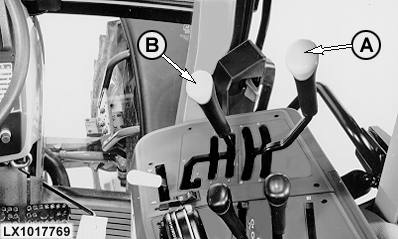

2. Poner la palanca de grupos (A) en punto muerto.

3. Seleccionar el sentido de marcha mediante la palanca del inversor (B) (avance o marcha atrás).

4. Girar la llave del conmutador principal hasta el límite derecho. El motor de arranque NO DEBE girar. De hacerlo, acudir de inmediato al Concesionario John Deere.

5. Repetir la prueba en el otro sentido de avance.

AG,OU12401,246 -63-01DEC00-2/4

2. Poner la palanca de grupos (A) en punto muerto.

3. Poner la palanca del inversor (B) en la posición de avance.

4. Girar la llave del conmutador principal hasta el límite derecho. El motor de arranque NO DEBE girar. De hacerlo, acudir de inmediato al Concesionario John Deere.

5. Repetir la prueba con la palanca del inversor en la posición de marcha atrás.

AG,OU12401,246 -63-01DEC00-3/4

2. Poner en marcha el motor y esperar 6-7 segundos.

3. Mover la palanca del inversor a "avance" o "marcha atrás", y dejarla en una de las dos posiciones.

Si la palanca del inversor permanece en la posición seleccionada sin necesidad de tenerla sujeta, el circuito de seguridad funciona correctamente. Si la palanca del inversor se desplaza por si misma INSTÁNTANEAMENTE desde "avance" o "marcha atrás" a punto muerto, sin accionarla a mano, el circuito de seguridad debe ser reparado inmediatamente por su Concesionario John Deere.

AG,OU12401,246 -63-01DEC00-4/4
