Sustitución de la correa del ventilador

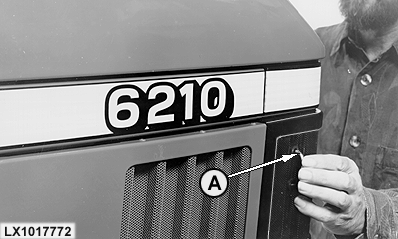

Desbloquear el capó por medio de la palanca (A) y tirar del capó hacia adelante.

AG,OU12401,270 -63-08APR00-1/8

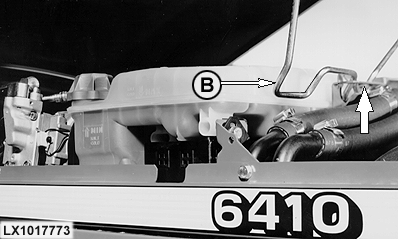

Abrir el capó y enganchar la varilla (B); ver flecha.

AG,OU12401,270 -63-08APR00-2/8

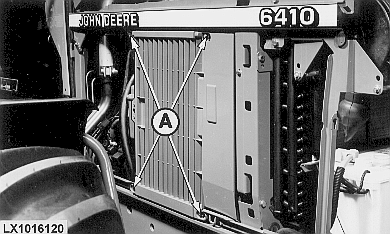

Desenganchar el bloqueo (A) y extraer las rejillas del costado.

AG,OU12401,270 -63-08APR00-3/8

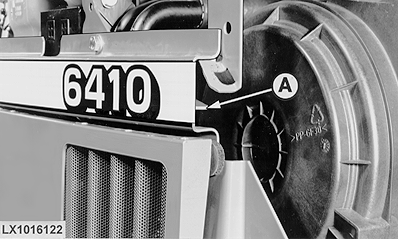

Desenroscar las tuercas (A) y sacar la protección del ventilador del costado.

ATENCION: Reponer la rejilla de protección del ventilador tan pronto como se finalice la intervención.

AG,OU12401,270 -63-08APR00-4/8

ATENCION: Desconectar el cable de masa de la batería (-).

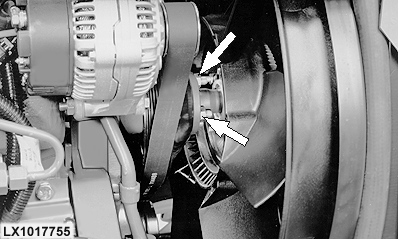

Aflojar las cuatro tuercas y desplazar las paletas del ventilador hacia adelante.

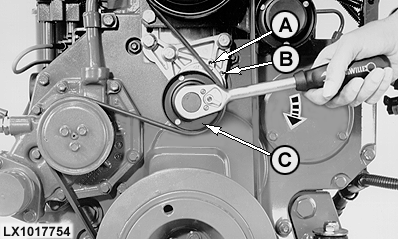

Usar una llave de 15 mm (19/32 in.) para girar a derechas el tornillo del rodillo tensor (ver flecha) hasta que los dos agujeros (A) y (B) queden alineados.

Insertar una pasador de metal con un dia. de 5 mm (0.2 in.) en los dos agujeros alineados.

Antes de tensar, girar levemente el rodillo tensor, a fin de aliviar la presión sobre el pasador, sacándolo seguidamente de su alojamiento. El tensor de la correa de transmisión se sitúa automáticamente en su posición de trabajo.

A-Agujero (excéntrica)
B-Agujero (placa base)
C-Rodillo de tensión

AG,OU12401,270 -63-08APR00-5/8

Aflojar la correa usada, quitarla de las poleas y cortarla.

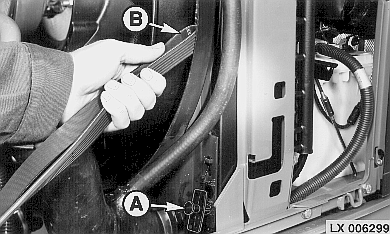

Quitar los tres tornillos de expansión (A) del carenado. Pasar la correa nueva (B) entre el ventilador y el carenado.

AG,OU12401,270 -63-08APR00-6/8

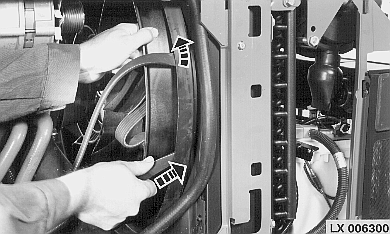

Girar el ventilador al pasar la correa de transmisión sobre éste.

AG,OU12401,270 -63-08APR00-7/8

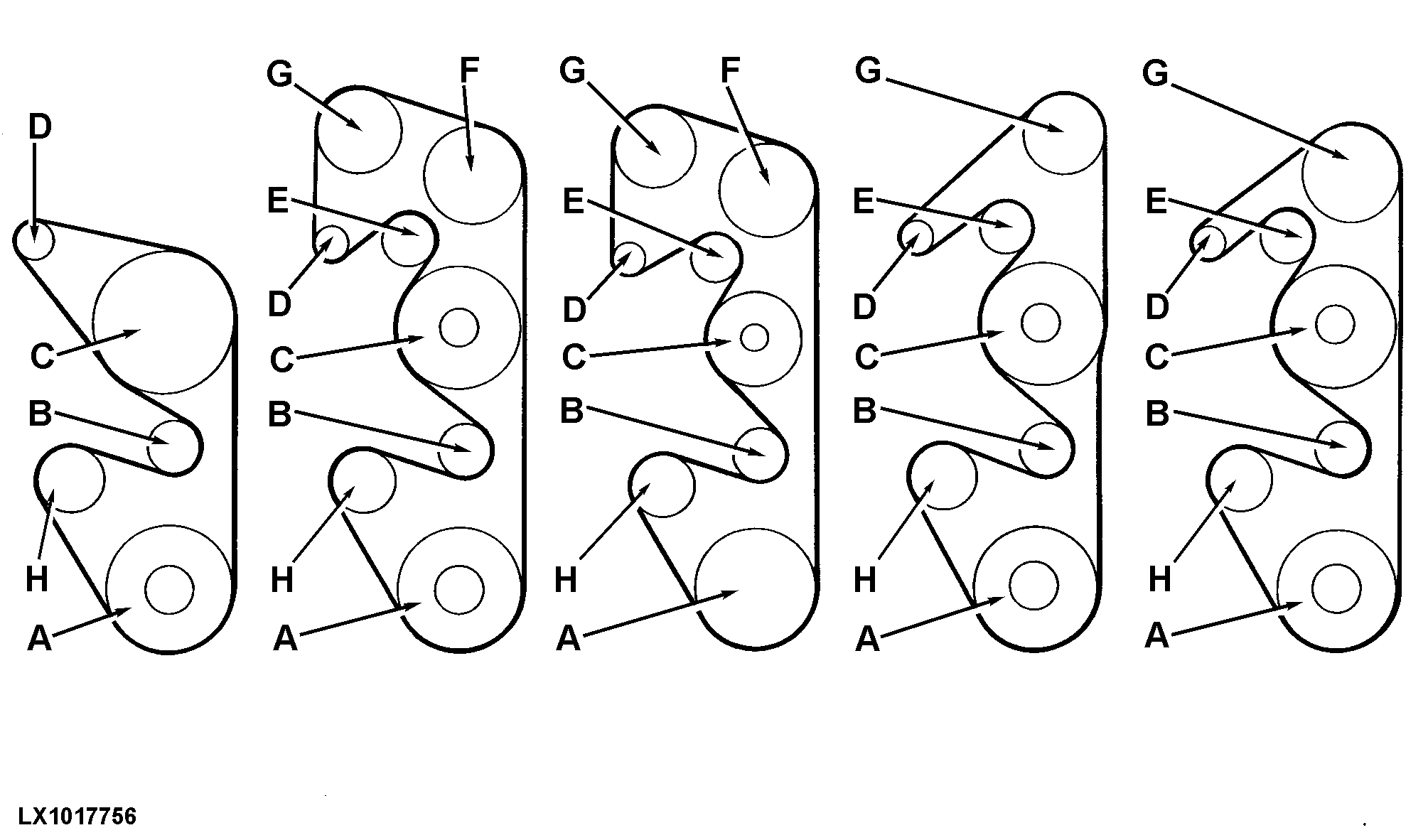

A-Cigüeñal
B-Rodillo de tensión
C-Ventilador

D-Alternador
E-Rodillo deflector

F-Compresor (de aire)
G-Compresor (aire acondicionado)

H-Bomba de agua

Aflojar el tensor e instalar una correa nueva correctamente.

Continuar con el montaje invirtiendo las operaciones de la separación de la correa.

AG,OU12401,270 -63-08APR00-8/8
