Ajuste del ancho de via delantero con llantas ajustables (8 posiciones)
|
|
El ancho de vía delantero puede variarse cambiando o invirtiendo las llantas. IMPORTANTE: Las tuercas deben instalarse en la cara exterior de la rueda. Adicionalmente, la rueda completa puede ser invertida e instalada en el lado opuesto del tractor. Cambiar de |
lado las ruedas, comprobando que las flechas de los flancos de los neumáticos señalen hacia el sentido de avance.
NOTA: El ancho de vía de los tractores equipados con pala cargadora frontal, no debe ser superior a los 1,80 m (71 in.). |

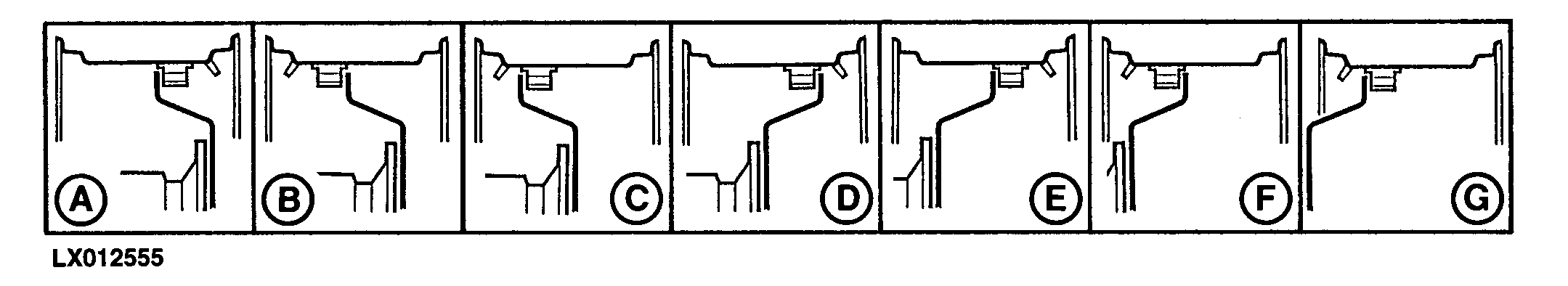

| Posiciones de las llantas y de los discos de rueda |
|||||||
|---|---|---|---|---|---|---|---|
| Neumáticos |
B |
C |
D |
E |
F |
G |
|
| Eje estrecho |
1245 mm (49.0 in.) |
1345 mm (53.0 in.) |
1445 mm (56.9 in.) |
1545 mm (60.8 in.) |
|||
| 12.4-24 | x | x | x | x | |||
| 12.4-28 |
x |
x |
x |
x |
|||
| Eje estándar |
1516 mm (59.7 in.) |
1616 mm (63.6 in.) |
1720 mm (67.7 in.) |
1820 mm (71.7 in.) |
1916 mm (75.4 in.) |
2016 mm (79.4 in.) |
|
| 14.9-24 | - | x | x | x | x | x | |
| 16.9-24 | - | x | x | x | x | x | |
| 380/70-24 | - | x | x | x | x | x | |
| 420/70-24 | - | x | x | x | x | x | |
| 480/65-24 | - | - | x | x | x | x | |
| 480/70-24 | - | - | x | x | x | x | |
| 540/65-24 | - | - | - | x | x | x | |
| 13.6-28 | - | x | x | x | x | x | |
| 14.9-28 | - | - | x | x | x | x | |
| 380/70-28 | - | x | x | x | x | x | |
| 420/70-28 | - | - | x | x | x | x | |
| 480/65-28 | - | - | x | x | x | x | |
| Todos los demás | x | x | x | x | x | x | |
|
NOTA: Su concesionario John Deere puede suministrarle espaciadores de 60 mm (2.36 in.). Los espaciadores permiten aumentar los anchos de vía relacionados en |
120 mm (4.72 in.). Con determinadas medidas de neumáticos y espaciadores puede lograrse la posición A (ver ilustración). |
AG,OU12401,294 -63-01DEC00-1/1 |
