Liberación manual del bloqueo de estacionamiento (tractores con AutoPowr)

causym ATENCION: Llevar a cabo el procedimiento de liberación manual del bloqueo de estacionamiento únicamente cuando es necesario remolcar el tractor y el bloqueo de estacionamiento no puede ser liberado en forma normal.

causym ATENCION: La palanca del inversor debe estar en la posición de estacionamiento "P" para que sea posible liberar manualmente el bloqueo de estacionamiento.

causym ATENCION: El tractor nunca debe operarse (ni siquiera para pruebas de conducción cortas) cuando el bloqueo de estacionamiento ha sido liberado manualmente.

causym ATENCION: El tractor puede ponerse en movimiento cuando el bloqueo de estacionamiento se encuentra desconectado. Calce el tractor de modo que no pueda moverse ni hacia adelante ni hacia atrás.

causym ATENCION: Después del remolcado, el cable de liberación manual del bloqueo de estacionamiento debe conectarse de nuevo.

1. Plegar hacia atrás el soporte de la tapa (B).

2. Sacar los tornillos de sujeción (B) y extraer el revestimiento (C).

LX1025204

AG,OU12401,367 -63-01SEP00-1/6

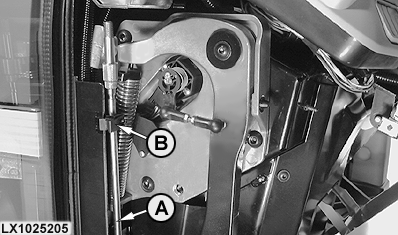

3. Aflojar el cable (A) de la abrazadera (B).

LX1025205

AG,OU12401,367 -63-01SEP00-2/6

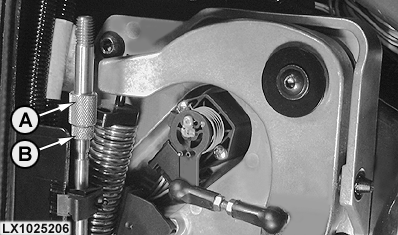

4. Desenroscar el espárrago roscado (A) y la tuerca moleteada (B).

LX1025206

AG,OU12401,367 -63-01SEP00-3/6

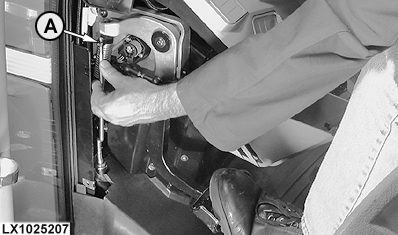

5. Presionar levemente el pedal de embrague y enroscar el cable a través del ojo (A) en el pedal del embrague.

LX1025207

AG,OU12401,367 -63-01SEP00-4/6

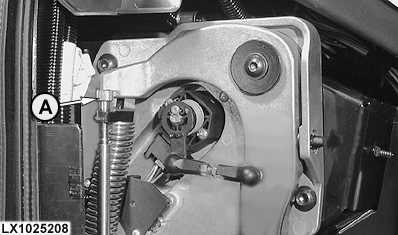

6. Ajustar el cable con la tuerca moleteada (A) hasta que esté fijo. La sección moleteada debe quedar en la parte superior.

IMPORTANTE: El cable debe estar fijamente ajustado para asegurar la liberación completa del bloqueo de estacionamiento.

LX1025208

AG,OU12401,367 -63-01SEP00-5/6

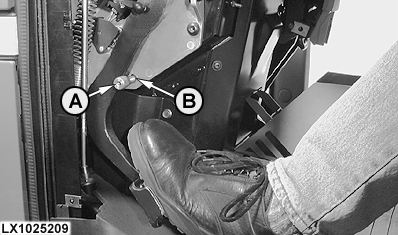

7. Pisar a fondo el pedal de embrague.

IMPORTANTE: Si el pedal de embrague no puede oprimirse hasta el tope y el espárrago de rosca no puede ajustarse más, afloje la tuerca moleteada hasta que el pedal de embrague pueda oprimirse de nuevo hasta el tope.

8. Atornillar el espárrago roscado (A) dentro de la abertura (B) para asegurar el embrague en esta posición y mantener el bloqueo de estacionamiento en la posición suelta.

LX1025209

AG,OU12401,367 -63-01SEP00-6/6
