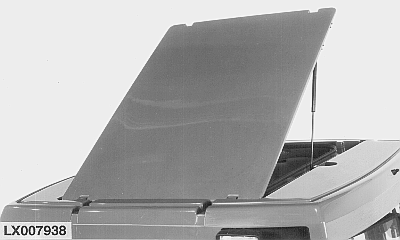

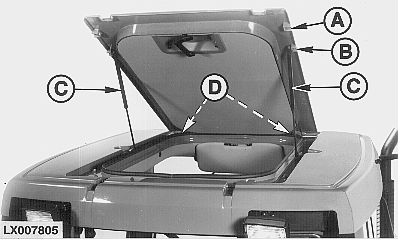

Posiciones de la trampillaLa trampilla puede quedar abierta por su parte delantera o trasera. Para cambiar el extremo por el que se abre la trampilla, sacar los pasadores (D) y quitar las retenciones de los cilindros (C). Desenganchar los cilindros (C) y rotar la trampilla 180°. Enganchar los cilindros y poner las retenciones. Insertar los pasadores. La trampilla puede abrirse formando dos ángulos diferentes. 1.
Cilindros fijados en posición (A) = ángulo menor

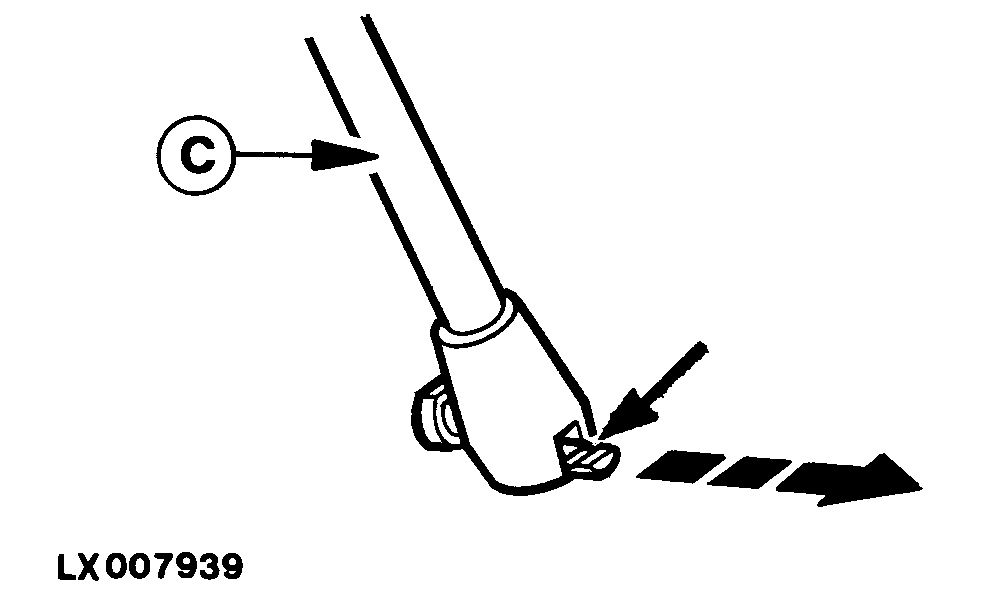

Para cambiar el ángulo de apertura de la trampilla, desenroscar el bulón de apoyo del cilindro (C) y enroscarlo en la posición deseada (A) o (B). NOTA: En determinados países, la normativa vigente exige que la apertura de la trampilla sea fija. Para desenganchar los cilindros (C), utilizar un útil puntiagudo para sacar el pasador y desenganchar seguidamente los cilindros (C). Para engancharlos, situar los cilindros (C) sobre el bulón de apoyo y poner el pasador. |
|
LX,OKAB005606 -63-01MAR94-1/1 |
