Fusibles (tractores sin cabina)El fusible principal está situado debajo del salpicadero. El fusible del auxiliar de arranque eléctrico se halla en el lado derecho del bloque motor. F01-150A Circuito de la batería (Alimentación) F02-70A Auxiliar de arranque eléctrico |
LX,OMASRE015920 -63-01DEC97-1/3 |
|
Sustitución del fusible principal

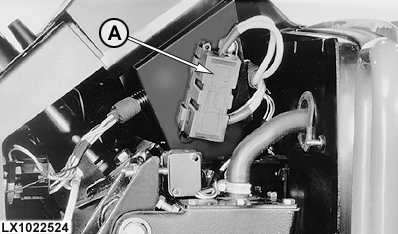

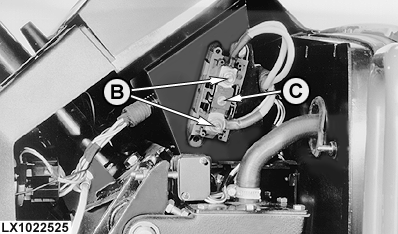

IMPORTANTE: No utilizar nunca un fusible de amperaje superior al que se halla instalado a fin de evitar fallos en el sistema eléctrico. Quitar el remate del salpicadero y abrir la tapa lateral. Quitar la tapa (A) de la caja de fusibles. Quitar las dos tuercas hex. (B). Sustituir el fusible (C). Apretar las tuercas del fusible con 15 N·m (11 lb-ft).
|
|
ATENCION:
Desconectar el cable de masa de la batería (-).
LX,OMASRE015920 -63-01DEC97-2/3 |
|

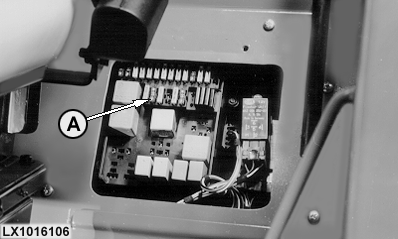

El resto de los fusibles está ubicado en una caja de fusibles (centro de carga).
|
|
LX,OMASRE015920 -63-01DEC97-3/3 |
