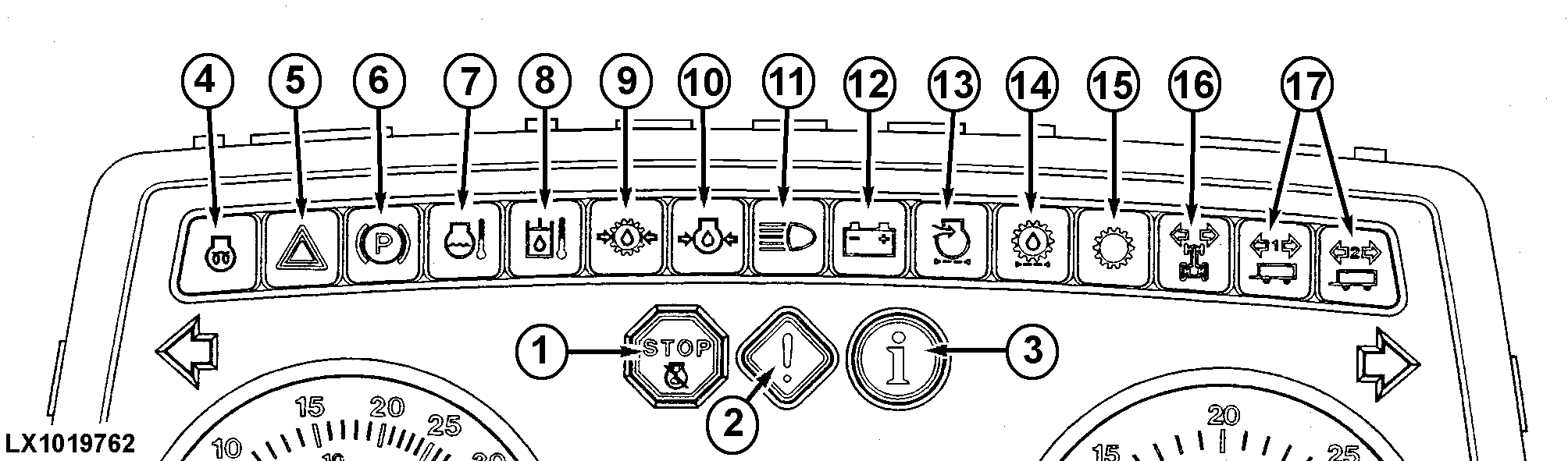

1-La luz testigo roja "STOP" se enciende cuando se produce un fallo grave (Las luces testigo 7, 8, 9 ó 10 se encienden). Detener INMEDIATAMENTE el motor y eliminar la causa del problema.

2-La luz testigo amarilla "ATENCIÓN" se ilumina cuando las luces testigo 7, 8, 12, 13 ó 14 se encienden, y cuando el freno de estacionamiento está aplicado con el motor en marcha y una marcha está engranada o la palanca del inversor en pos. avance o marcha atrás.

3-Esta luz testigo intermitente se enciende para indicar averías en los componentes eléctricos del sistema hidráulico o de la transmisión. Acudir de inmediato al concesionario John Deere.

4-En tractores con transmisión AutoPowr únicamente esta luz se enciende cuando la llave (conmutador principal) ha sido girada hacia la derecha en una posición. Espere que se apague la luz antes de arrancar el motor.

5-Esta luz chivato intermitente se enciende para indicar la conexión de las luces intermitentes de avería.

6-La luz testigo del freno de estacionamiento se enciende al aplicar éste con el motor en marcha. Se puede instalar también una alarma acústica.

7-Esta luz testigo se enciende cuando la temperatura del refrigerante es demasiado elevada.

8-Esta luz testigo se enciende cuando la temperatura del aceite de la transmisión y del sistema hidráulico es demasiado elevada.

9-Si se enciende esta luz testigo, la presión del aceite de la transmisión y del sistema hidráulico es insuficiente. Acudir de inmediato al concesionario John Deere.

10-Si se enciende la luz testigo de la presión del aceite motor estando el motor en marcha, detener el motor y comprobar el nivel del aceite motor.

11-La luz testigo de las luces largas se enciende siempre que los faros principales se conectan como luces largas.

12-Si se enciende la luz testigo de la batería con el motor en marcha, esto indica una avería en el alternador. Comprobar los cables del alternador. Si fuese necesario, haga verificar el alternador por el concesionario John Deere.

13-Si se enciende la luz testigo del filtro de aire con el motor en marcha, limpiar o cambiar el filtro.

14-Esta luz testigo se enciende cuando el filtro del aceite hidráulico está obstruido o la temperatura del aceite es baja.

15-Esta luz testigo se enciende para indicar una avería en una de las siguientes transmisiones: PowrQuad Plus, AutoQuad II o AutoPowr.

16-Esta luz testigo intermitente (tractor) se enciende cuando se conectan las intermitencias de giro o de avería .

17-Esta luz testigo intermitente (para remolque) se enciende cuando se conectan las intermitencias de giro o de avería.

LX,OMBED011253 -63-01DEC00-1/2

Prueba de luces testigo: Al arrancar el motor, deben encenderse todas las luces testigo durante un segundo aprox. De no encenderse, puede estar fundido uno de los fusibles o una bombilla. En este caso será necesario cambiar la pieza averiada.

Las luces testigo deben apagarse al estar en marcha el motor.

LX,OMBED011253 -63-01DEC00-2/2
