Cambio de la transmisión POWRQUAD™

Tanto los grupos como las marchas se seleccionan por medio de sus respectivas palancas de cambio de grupos (A), de marchas (B) y de inversor (C) o (D). Es necesario tirar de la palanca (D) ligeramente hacia arriba para desplazarla de la posición de punto muerto.

NOTA: Al poner en marcha el motor, esperar durante 5 segundos en punto muerto, antes de accionar la palanca de inversor (C) o (D).

Para cambiar de grupo, es necesario pisar el pedal de embrague. Para cambiar de marcha o de sentido de marcha (inversor), no es necesario accionar el pedal de embrague.

ATENCION: Si se acciona la palanca del inversor con el motor en marcha y un grupo engranado, el tractor comenzará a moverse.

IMPORTANTE: Conectar el bloqueo de estaciona- miento únicamente con el tractor parado.

Cambio de marcha óptimo para transporte con carga

1. Seleccionar un grupo apto para poner en movimiento la carga.
2. Engranar la primera marcha.
3. Arrancar y cambiar entre grupos hasta llegar al grupo más largo.
4. Cambiar a marchas más largas.

Cuando el aceite está frío (0°C, 32°F), el funcionamiento de la palanca del inversor puede verse afectado. Con temperaturas inferiores a -10°C (14°F), la actuación del inversor puede ser más lenta.

En determinadas circunstancias puede resultar necesario accionar varias veces la palanca del inversor, antes de que el tractor comience a moverse. Cuando el aceite se calienta, el funcionamiento vuelve a ser normal.

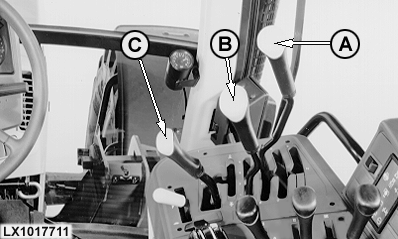

A-Palanca de cambio de grupos
B-Palanca de cambio de marchas
C-Palanca del inversor (mecánico)
D-Palanca del inversor (eléctrico)

POWRQUAD es una marca registrada de Deere & Company.

LX,OMFAH011298 -63-01SEP97-1/2

Si por una avería la palanca del inversor no se mantiene en la posición de avance o retroceso, sujetar manualmente la palanca en la posición deseada para determinar si el tractor puede moverse o no. Si lo hace, mantener sujeta la palanca y llevar el tractor al centro de servicio más próximo.
