Asiento Super Confort

Para el ajuste de altura del asiento, levantarlo hasta que enclave (3 posiciones). Para bajar el asiento, levantarlo primero hasta el tope, dejándolo descender después.

IMPORTANTE: Antes de girar el asiento, detener siempre el motor. Ello evita que el tractor o los aperos se muevan, en caso de accionar inadvertidamente los mandos.

Si el tractor está dotado de un dispositivo de giro (opción), éste se acciona mediante la palanca (G):

Levantar la palanca. El asiento gira 200° a la izquierda y 20° a la derecha. Puede bloquearse a intervalos de 10°.

Como opción adicional, el asiento puede estar dotado de un dispositivo de giro como está descrito en "Asiento Confort Neumático".

Si se quiere bajar el reposabrazos hasta un máximo de 30°, empujar el mando de ajuste de inclinación del reposabrazos (E) hacia el interior.

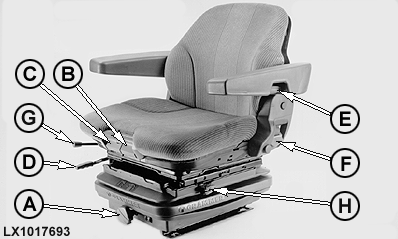

A-Manivela para el ajuste al peso del operador
B-Palanca de inclinación del respaldo¹
C-Palanca para el ajuste longitudinal de la almohadilla¹
D-Ajuste horizontal
E-Ajuste de inclinación del reposabrazos
F-Ajuste de inclinación del respaldo
G-Palanca para girar el asiento¹
H-Palanca de amortiguación longitudinal¹
J-Ajuste del apoyo lumbar

LX,OMKAB011272 -63-01SEP99-1/1
