Ventilador y toberas de aire

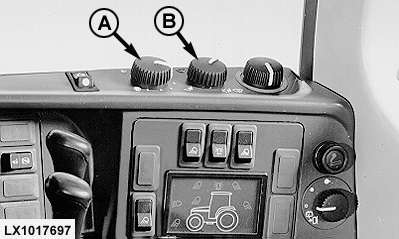

El ventilador tiene cuatro velocidades que se conectan con el interruptor (A). Mediante el mando (B) se puede dirigir de forma aproximada la corriente de aire.

Deshelado o desempañado del parabrisas:

Poner el mando de calefacción al máximo.

Poner el interruptor (B) en el símbolo (D) y girar el interruptor (A) (ventilador) hasta la posición 4.

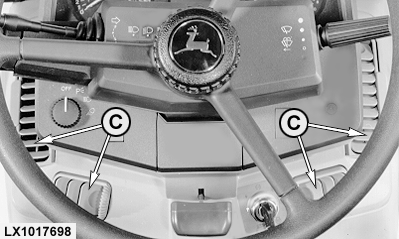

Si se desea dirigir el aire al operario , poner el interruptor (B) en el símbolo (E). Conectar el ventilador con el interruptor (A). La dirección y fuerza del aire puede regularse en las toberas (C).

Si se desea que el aire circule regularmente por la cabina , poner el interruptor (B) en el símbolo (F). Conectar el ventilador con el interruptor (A).

Si se desea que el aire se dirija hacia la parte inferior de la cabina , poner en interruptor (B) en el símbolo (G). Conectar el ventilador con el interruptor (A).

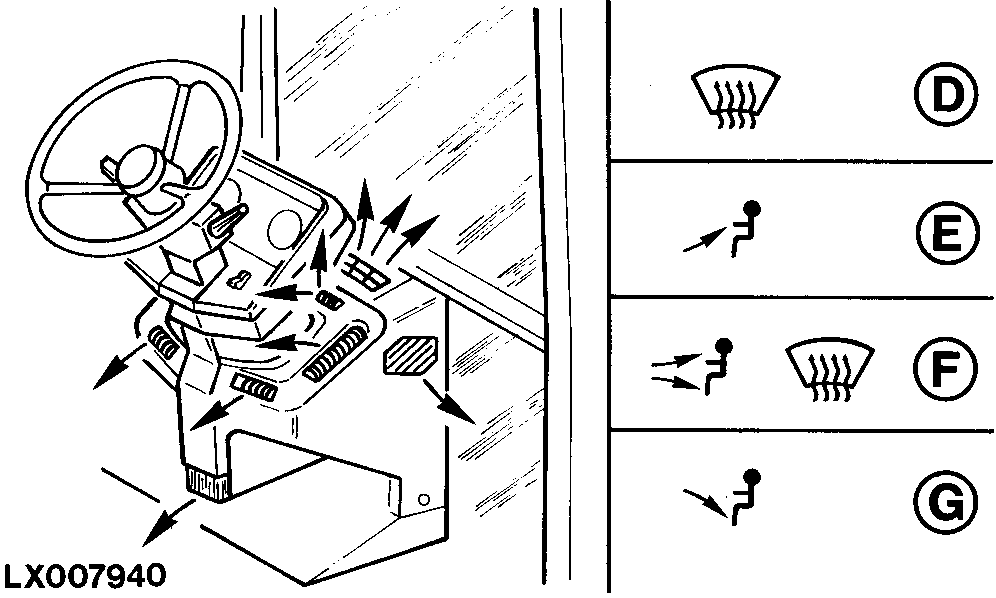

Dirección del aire

Posiciones del interruptor (B):

• Símbolo (D) = aire dirigido al parabrisas
• Símbolo (E) = aire dirigido al operario
• Símbolo (F) = aire dirigido a ventanas, operario y parte inferior de cabina
• Símbolo (G) = aire dirigido a parte inferior

LX,OMKAB011276 -63-01SEP97-1/1
