Asiento "Confort neumático"

Después del arranque del motor, accionar brevemente la[curren]palanca (E), para poner el asiento en posición inter- media.

2. Reglaje de altura

Para el reglaje de altura, llevar la palanca (E) hacia arriba o empujarla hacia abajo.

3. Reglaje de amortiguación

Se puede regular la amortiguación del asiento mediante la palanca (F).

• Palanca (F) adelante - blando
• Palanca (F) atrás - duro

4. Ajuste de suspensión longitudinal

• Palanca (D) adelante - Suspensión horizontal
• Palanca (D) atrás - Sin suspensión horizontal

5. Ajuste de suspensión lateral

• Palanca (H) hacia adelante - ajuste de suspensión lateral
• Palanca (H) hacia adelante - ajuste de suspensión lateral

IMPORTANTE: Antes de girar el asiento, detener siempre el motor. Ello evita que el tractor o los aperos se muevan, en caso de accionar inadvertidamente los mandos.

El dispositivo de giro se acciona mediante la palanca (G) como sigue:

Levantar la palanca. El asiento gira 15° a la izquierda o a la derecha. Puede bloquearse cada 10°.

Si se quiere bajar el reposabrazos hasta un máximo de 30°, empujar el ajuste de altura del reposabrazos (L) hacia el interior. El mando (K) permite el ajuste de altaura de los reposabrazos en cualquiera de sus 5 posiciones.

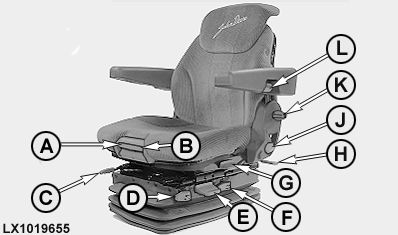

A-Palanca para el ajuste de la posición de la almohadilla¹
B-Palanca para el ajuste de la inclinación de la almohadilla¹
C-Ajuste longitudinal
D-Palanca de amortiguación longitudinal
E-Ajuste de altura
F-Reglaje de amortiguación
G-Palanca para girar el asiento
H-Palanca de suspensión lateral
J-Ajuste inclinación del respaldo
K-Ajuste de altura del reposabrazos
L-Ajuste de inclinación del reposabrazos

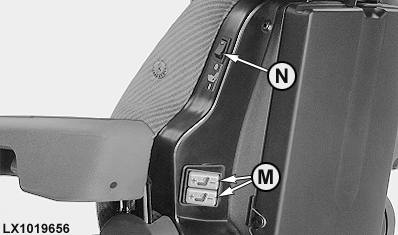

M-Ajuste neumático del soporte lumbar
N-Interruptor calefacción del asiento¹

LX,OMKAB020556 -63-01MAR00-1/1
