Manejo de la TDF con el mando a distancia (sólo tractores con HMS)

Independientemente de si un tractor va equipado con sistema de maniobra automático HMS o no, la TDF trasera puede conectarse y desconectarse como se ha descrito anteriormente.

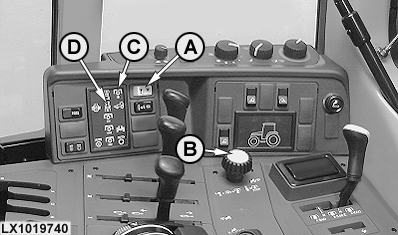

Si la TDF trasera debe ser manejada desde el exterior de la cabina, pulsar en primer lugar el selector (A). Las luces testigo (C) y (D) se encienden. Conectar seguidamente la TDF trasera mediante el interruptor (B). La TDF no se pone en movimiento en esta fase; la alarma suena de forma continua y las intermitencias de emergencia se encienden. Después de estos preparativos, puede conectarse la TDF trasera desde el exterior con el mando a distancia:

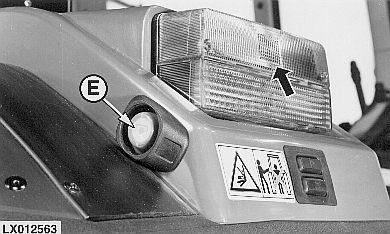

Pulsar el botón del mando a distancia de la TDF trasera (E) situado en el guardabarros: La TDF trasera se pone en funcionamiento lentamente. Las intermitencias de emergencia se apagan. La intermitencia de giro trasera queda encendida (ver flecha).

Soltar el mando a distancia (E) antes de 4 segundos: La TDF trasera se detiene lentamente. La alarma acústica suena continuamente y las intermitencias de emergencia se activan.

Si se desea un funcionamiento permanente de la TDF trasera, pulsar el botón del mando a distancia (E) durante al menos 4 segundos, hasta que se apague la luz permanente de la intermitencia de giro trasera (ver flecha).

Para desconectar la TDF trasera, accionar el mando a distancia (E) - suena alarma intermitente; las luces intermitentes de avería se encienden - o accionar el mando de la TDF (B) en la cabina.

NOTA: Si se ha conectado la TDF en la cabina, se puede desconectar la TDF trasera mediante el mando a distancia (E), pero no será posible conectar la TDF nuevamente con este mando.

A-Selector
B-Interruptor de la TDF trasera
C-Indicador del selector
D-Indicador de TDF trasera
E-Interruptor de mando a distancia
