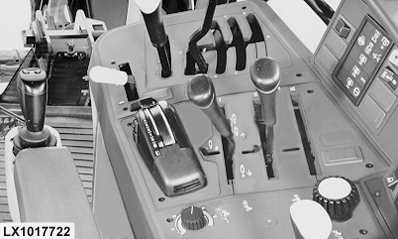

Palanca de control de las válvulas de mando a distancia

La palanca de mando puede ponerse en cuatro posiciones diferentes.

En la posición de "Elevación" el cilindro remoto se extiende.
En la posición de "Punto muerto" se mantiene la posición del cilindro remoto.
En la posición de "Descenso" el cilindro remoto se retrae.
Con la palanca en "Posición flotante" (el émbolo se mueve libremente en el interior del cilindro remoto) el apero acoplado puede seguir las ondulaciones del suelo.

NOTA: Si se utilizan válvulas exteriores adicionales, poner la palanca de control en neutral al desconectar cada función hidráulica.

ATENCION: En las válvulas de mando a distancia Serie 100, las funciones de "elevación" y "descenso" disponen de una retención mecánica. Al poner en marcha el motor, asegurarse de que la palanca de control esté en posición "neutral".

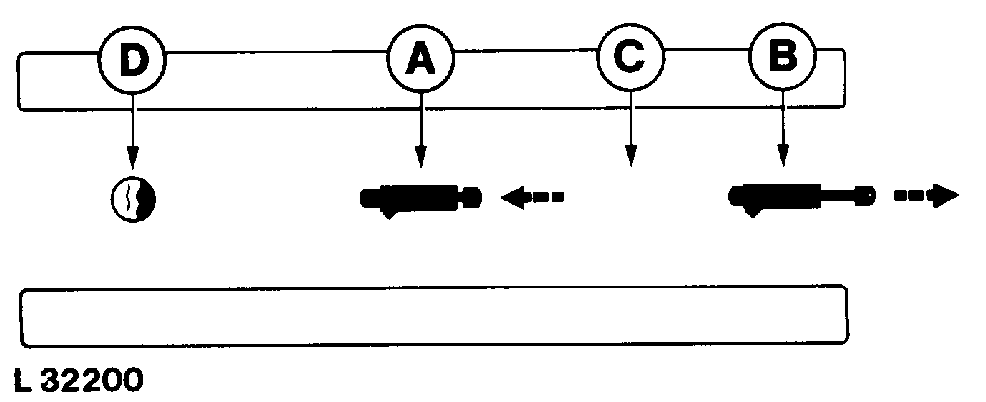

A-Bajar
B-Elevar
C-Posición de punto muerto
D-Posición de flotación

LX,OMZUS013321 -63-01MAR00-1/2

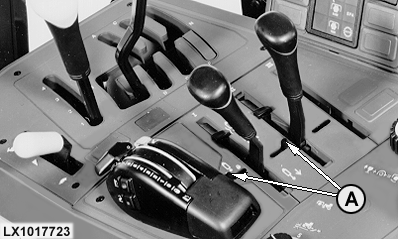

Los bloqueos (A) permiten fijar las palancas de control en posición neutral.

NOTA: Aplicar los bloqueos (A) al circular por carretera o cuando las palancas de control no estén utilizándose.

LX,OMZUS013321 -63-01MAR00-2/2
