Instalación de contrapesos en palier de brida

ATENCION: Siempre que vaya a montar o desmontar contrapesos de acoplamiento rápido, conviene orientar las ruedas de manera que las pestañas de enganche de los contra- pesos queden mirando hacia arriba. De esta forma se evita que los contrapesos se caigan al suelo.

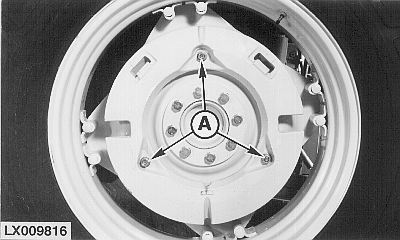

Atornillar el primer contrapeso sobre el disco de la rueda con tres tornillos (A).

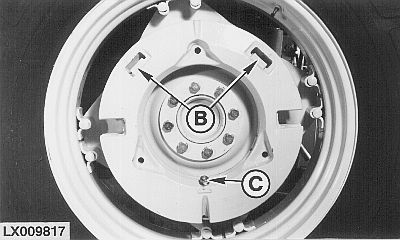

Para montar contrapesos adicionales, girar la rueda hasta que las pestañas de enganche (B) queden orientadas hacia arriba. El segundo contrapeso se enganchará por arriba y se atornillará sobre el primer contrapeso con el tornillo (C).

LX,OSPU000248 -63-01JAN95-1/1
