Toma de aceite con motor hidráulico

Cuando se requiere accionar motores hidráulicos, recomendamos instalar válvulas de mando a distancia Serie 300.

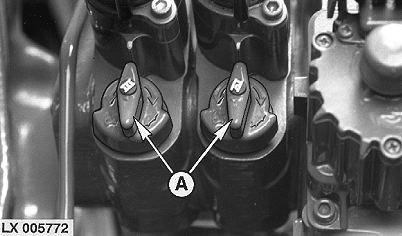

IMPORTANTE: No regular el caudal mediante válvulas exteriores. Utilizar siempre las válvulas de control de carga (A).

El caudal máximo de aceite hidráulico/de transmisión disponible está en función de los enchufes rápidos y del tipo de bomba hidráulica instalada en el tractor.

• En la bomba de 23 cm ³ (1.4 cu.in.) , el caudal es de 54 L/min (14.3 gpm).
• En la bomba de 25 cm ³ (1.5 cu.in.) , el caudal es de 60 L/min (15.9 gpm).
• En la bomba de 27 cm ³ (1.6 cu.in.) , el caudal es de 63 L/min (16.6 gpm).
• Cuando se utiliza la bomba de 40 cm ³ (2.5 cu.in.), junto con las válvulas de mando a distancia de la Serie 200, puede alcanzarse un caudal de hasta 96 L/min (25.4 gpm).

Apagar el motor. Poner la palanca de la válvula de mando a distancia correspondiente en la posición de "flotación". Conectar el manguito del motor hidráulico.

NOTA: Al empujar la palanca de control hacia adelante (o a la derecha, en el caso de la palanca multifunción), la presión se aplica al enchufe superior.

Arrancar el motor. Poner la palanca de control en "descenso". Para detener el motor hidráulico, poner la palanca de control en la posición de "flotación". Detener el motor y desconectar el manguito hidráulico.

IMPORTANTE: No poner la palanca de control en la posición "neutral", ya que puede crearse una contrapresión que dañe al motor hidráulico y los manguitos.
