Control del elevador hidráulico

Se acciona el elevador hidráulico por medio del selector de profundidad (A) y el interruptor del enganche de tres puntos (B). La altura de elevación puede limitarse mediante el botón de reglaje de tope (C).

Para la preparación del elevador hidráulico para el trabajo, poner en marcha el motor y realizar una de las siguientes operaciones:

• llevar el selector (A) a la posición correspondiente a la posición de los brazos del elevador,
• llevar el selector de profundidad (A) al límite derecho o izquierdo, o
• accionar el mando (B) del elevador.

Selector (A) hacia "0" - subir el apero (Fig. I)
Selector (A) hacia "9" - bajar el apero (Fig. II)

Llevar el selector de reglaje hasta el límite (pasado el "0") - El elevador queda bloqueado.

La altura del apero puede variarse con independencia de la palanca (A), mediante el interruptor (B). Resulta práctico al maniobrar en los cabeceros , por ejemplo. Al pulsar sobre el extremo superior del interruptor, el equipo es elevado hasta la altura que corresponda a la posición del botón de reglaje de tope (C). Si se aprieta sobre la parte inferior del interruptor, el equipo baja hasta la altura que corresponda a la posición del selector de profundidad (A).

Mantener pulsado el interruptor (B) para reducir el tiempo que se necesita para alcanzar más rápidamente la profundidad de labor normal en el suelo compactado de los cabeceros. Mientras se mantenga pulsado el interruptor (B), la fuerza de tiro seleccionada no se activa (función de anulación). Al soltar el interruptor (B), el apero se adapta a los valores previamente seleccionados. (Esta acción acelerada sólo funciona si se baja el apero desde la posición de transporte.)

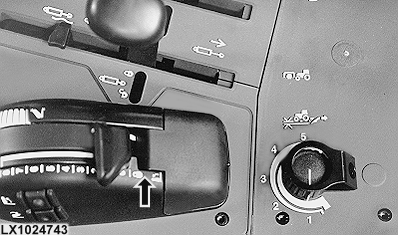

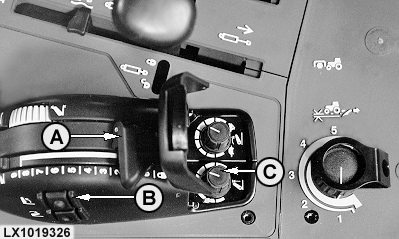

A-Selector de profundidad
B-Interruptor para elevar/bajar
C-Botón de reglaje del tope de elevación
