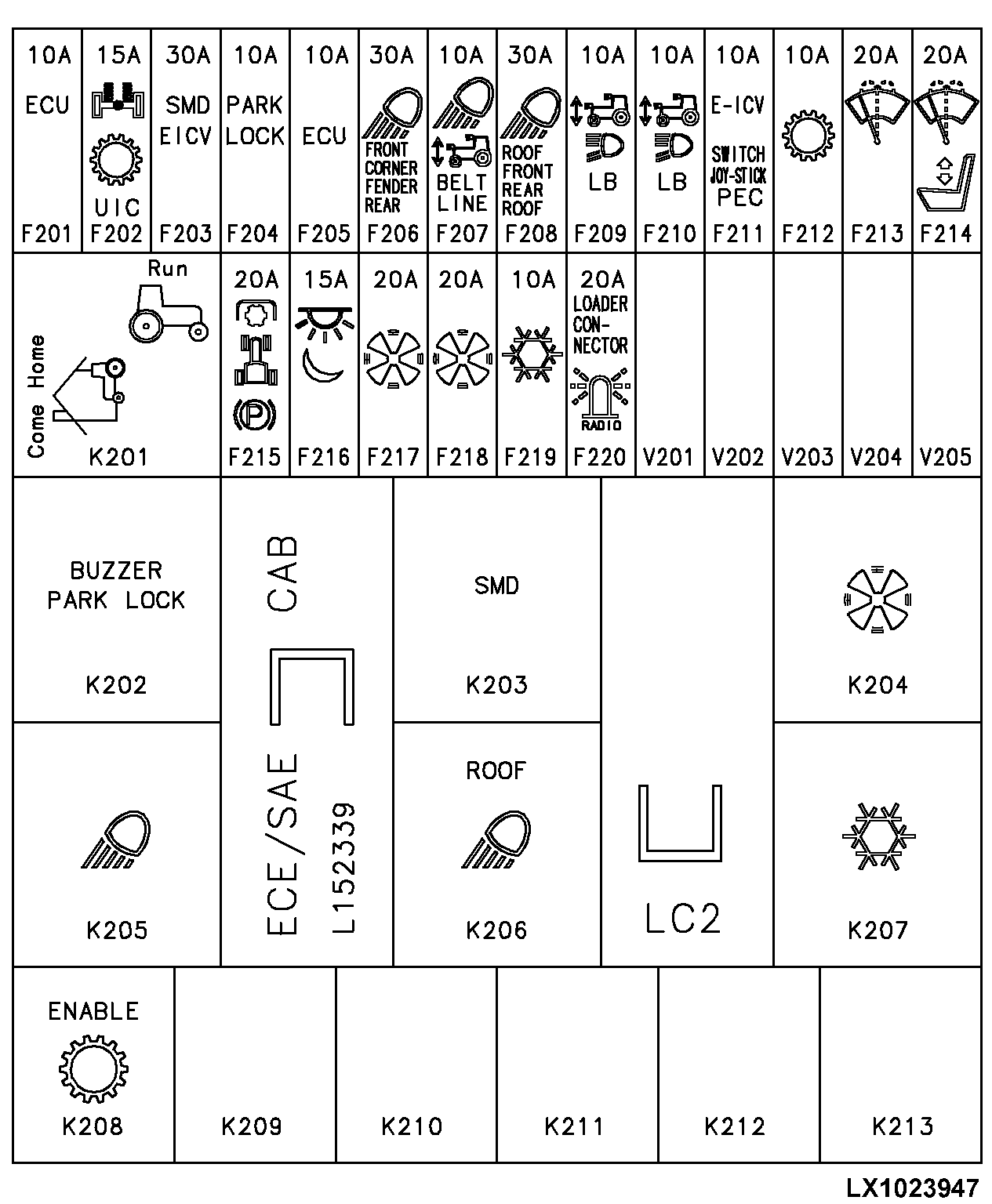

Fusibles
IMPORTANTE:
No utilizar nunca un fusible de amperaje superior al que se halla instalado a fin de evitar fallos en el sistema eléctrico.
F201
10A Unidad de control del motor (ECU)
F202
10A Unidad de control SFA
F203
30A Impulsor del motor de pasos
F204
10A Bloqueo de estacionamiento
F205
10A Unidad de control del motor (ECU)
F206
30A Faros de trabajo traseros en el guardabarros
F207
10A Faros de trabajo en parrilla frontal
F208
30A Faros de trabajo en techo de cabina partes delantera y trasera
F209
10A Luz de cruce, derecha (faros en bastidor de cabina)
F210
10A Luz de cruce, izquierda (faros en bastidor de cabina)
|
F211
10A Palanca multifunción
F212
20A Unidad de control de transmisión (TCU)
F213
20A Limpia-lavaparabrisas
F214
20A Limpia-lavaparabrisas luna trasera
F215
20A TDF frontal
F216
15A Luz de consola y radio
F217
20A Ventilador cabina/calefacción
F218
20A Ventilador cabina/calefacción
F219
10A Sistema de aire acondicionado
F220
20A Enchufe 2 polos para pala cargadora
Relés
K201
Enchufe para modo "come home" (disp. conduc. emergencia)
K202
Alarma acústica para bloqueo de estacionamiento
K203
Motor de pasos, palanca multifunción
K204
Ventilador cabina y calefacción
K205
Faros de trabajo
|
