Fusibles (tractores con cabina)

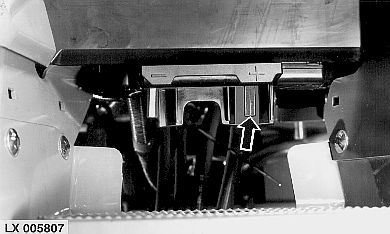

Los dos fusibles principales se hallan en el circuito impreso de distribución. Protegen el circuito eléctrico global de la batería (160 A).

Desembornar la batería, desenroscar el pasador derecho y el tornillo de sujeción. Quitar el circuito impreso de distribución hacia abajo.

OU12401,000053E -63-01DEC00-1/4

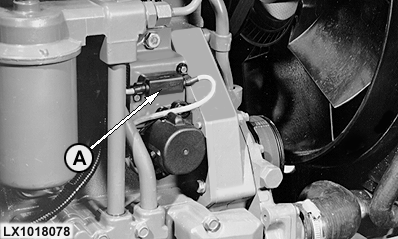

El fusible (A) corresponde al termoarranque eléctrico. Es un fusible de 70 A.

OU12401,000053E -63-01DEC00-2/4

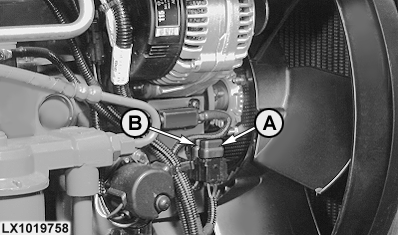

Fusibles adicionales en los tractores con bomba de inyección Bosch VP44:

A-Termoarranque (10 A)
B-Bomba de combustible (20 A)

OU12401,000053E -63-01DEC00-3/4

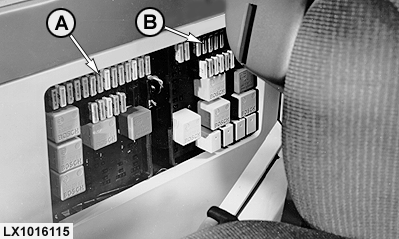

Los demás fusibles están situados en dos cajas de fusibles (centros de carga).

A-Centro de carga 1
B-Centro de carga 2

OU12401,000053E -63-01DEC00-4/4
