Cambio del aceite hidráulico y de la transmisión (tractores NO equipados con AutoPowr)

1. Arrancar el motor y accionar algunos mandos hidráulicos para calentar el aceite.

2. Estacionar el tractor sobre terreno nivelado. Bajar las barras de tiro y los equipos frontales.

3. Apague el motor y saque la llave.

4. Aplicar el freno de estacionamiento (dejar las palancas de cambio en posición de punto muerto).

5. Desenroscar los tornillos de vaciado (A).

6. Cambiar los filtros de aceite para la transmisión y el sistema hidráulico (B).

7. Desenroscar el tornillo de cierre (C), sacar la malla de aspiración y lavarla con combustible.

8. Antes de añadir aceite nuevo, poner la malla y apretar los tapones de vaciado con 50 N·m (35 lb-ft).

9. Añadir aceite para la transmisión y el sistema hidráulico por la boca de llenado de la caja de cambios.

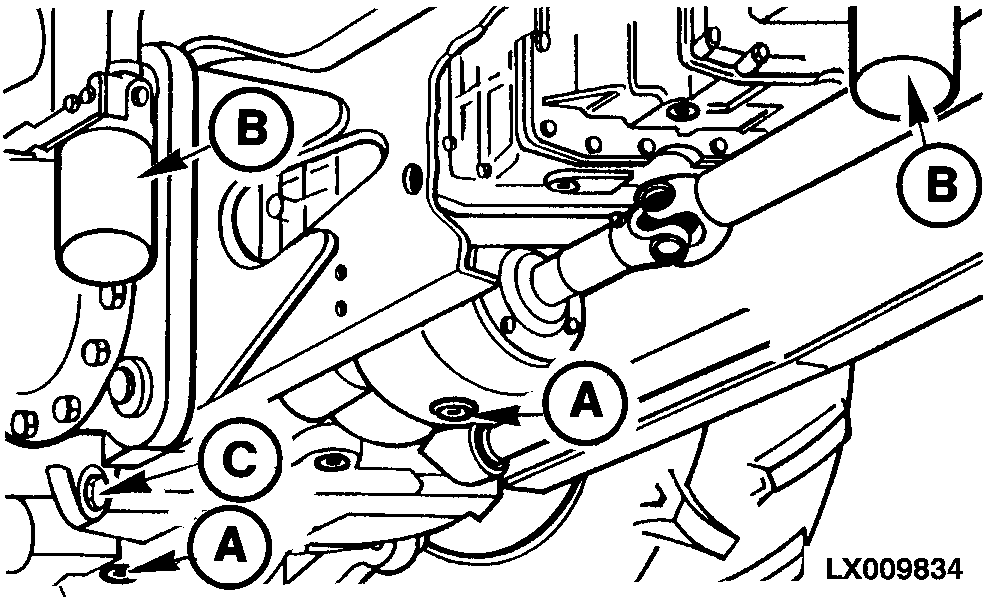

LX009834
LX009447


A-Tornillos de vaciado
B-Filtros de aceite hidráulico/transmisión
C-Tapón roscado
D-Depósito de aceite auxiliar

Capacidades:
Transmisión SyncroPlus de 12/4 marchas... 52 l(13.7 U.S.gal.)
Power Reverser de 16/16 marchas... 52 l(13.7 U.S.gal.)
Transmisión PowrQuad de 16/16 o 16/12 marchas... 49 l(12.9 U.S.gal.)
Transmisión PowrQuad de 20/20, 24/24 o 24/16 marchas... 50 l(13.2 U.S.gal.)
Transmisión AutoQuad II de 16/16 o 16/12 marchas... 49 l(12.9 U.S.gal.)
Transmisión AutoQuad II de 20/20, 24/24 o 24/16 marchas... 50 l(13.2 U.S.gal.)
Adicional para transmisión lenta...  1 l(0.3 U.S.gal.)
Adicional para tracción delantera...  3 l(0.8 U.S.gal.)
Adicional para eje TLS...  3 l(0.8 U.S.gal.)
Adicional para depósito auxiliar... 10 l(2.6 U.S.gal.)



Hacer funcionar el motor durante unos pocos minutos y accionar algunos mandos hidráulicos. Detener el motor y esperar 5 minutos.

Comprobar el nivel de aceite. El nivel de aceite debe estar entre las dos marcas de la varilla de nivel. De ser necesario, añadir aceite hasta llegar a esta marca.

OU12401,00005AB -63-01FEB01-1/1
