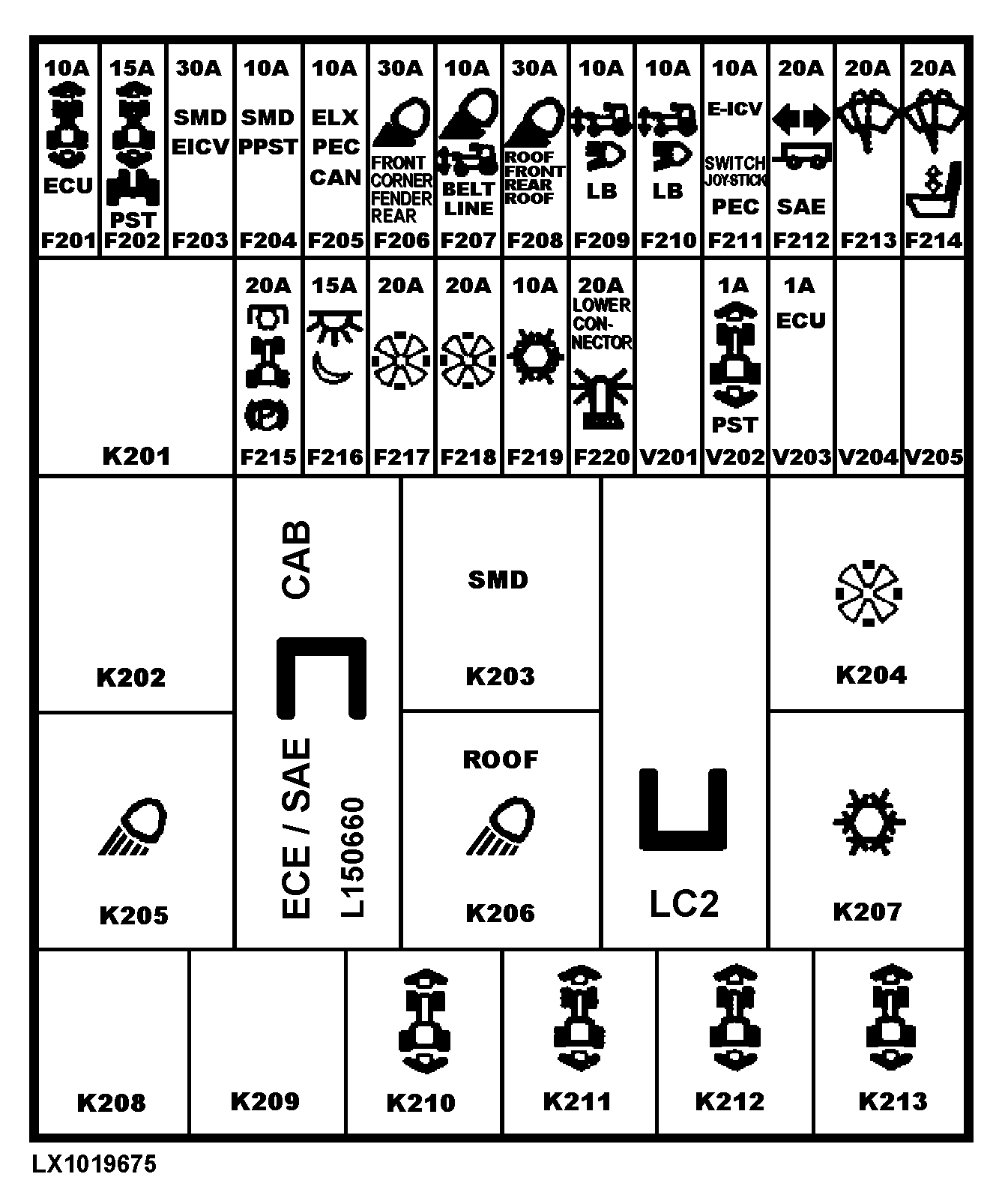

Fusibles (caja de fusibles 2, tractores con cabina y transmisión convencional)

LX1019675
Fusibles

IMPORTANTE: No utilizar nunca un fusible de amperaje superior al que se halla instalado a fin de evitar fallos en el sistema eléctrico.

F201 10A Mando de inversión eléctrico y unidad de control del motor (ECU) F202 15A Mando de inversión eléctrico y unidad de control SFA F203 30A Motor de pasos, palanca multifunción F204 10A Sensor del motor de pasos, transmisión PowrQuad Plus 		F205 10A Bus de datos, motor/transm. y unidad de control del motor (ECU) F206 30A Faros de trabajo en parrilla frontal y guardabarros trasero F207 10A Faros de trabajo en bastidor de cabina 1 F208 30A Faros de trabajo en techo de cabina partes delantera y trasera F209 10A Faro derecho, luz de cruce 2 F210 10A Faro izquierdo, luz de cruce 2 F211 10A Palanca multifunción F213 20A Limpia-lavaparabrisas F214 20A Limpia/lavaparabrisas trasero y compresor asiento del operador F215 20A TDF frontal, radio

1 O faros en bastidor cabina (luz larga)

2 Faros del bastidor de cabina

OU12401,00101C5 -63-19NOV00-1/2

F216 15A Luz de consola F217 20A Ventilador de aireación/calefacción F218 20A Ventilador de aireación/calefacción F219 10A Sistema de aire acondicionado F220 20A Cargador frontal, luz de aviso giratoria, radio



Diodos
V202 1A Mando de inversión eléctrico V203 1A Unidad de control del motor (ECU)



Relés
K203 Motor de pasos, palanca multifunción K204 Ventilador K205 Faros de trabajo K206 Faros de trabajo K207 Sistema de aire acondicionado K210 Mando de inversión eléctrico K211 Mando de inversión eléctrico K212 Mando de inversión eléctrico K213 Mando de inversión eléctrico

OU12401,00101C5 -63-19NOV00-2/2
