Steckdosen

Signalsteckdose und 3-polige Steckdose

Die Signalsteckdose (A) (7-polig) ist mit 30A abgesichert.

Klemme Leitungsfarbe Beschreibung
1
2
3
4
5
6
7		 Rot
Braun
Orange
-
-
Blau
Schwarz		 Fahrgeschwindigkeit Radar
Radgeschwindigkeit
Heckzapfwellendrehzahl
-
-
Stromversorgung
Masse



Die Klemmen 15/80 und 82 der 3-poligen Steckdose (B) sind mit 30 A abgesichert. Klemme 31 ist die Masse.

Die 3-polige Steckdose (B) und die Signalsteckdose (A) werden verwendet, um elektrische Geräte anzuschließen. Schlüssel des Hauptschalters nach links oder nach rechts drehen, um die 3-polige Steckdose (B) und die Signalsteckdose (A) mit Strom zu versorgen.

HINWEIS: Für Geräte, die auch bei ausgeschalteter Zündung mit Strom versorgt werden müssen, ist beim John Deere-Händler ein Umrüstsatz erhältlich.



LX011667
LX009168

AG,OU12401,182 -29-01DEC00-1/2

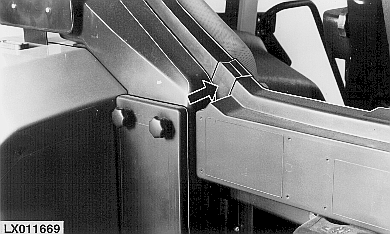

Kabeldurchführung

Am hinteren Kabinenfenster sind zwei Öffnungen vorgesehen, um Kabel durchzuführen. Fenster öffnen und Gummistopfen herausnehmen. Gummistopfen an den vorgesehenen Einschnitten trennen, um die Kabel durchführen zu können. Stecker anschließen, Gummistopfen einsetzen und Fenster schließen.

LX011669

AG,OU12401,182 -29-01DEC00-2/2
