Funktion und Eichung

ANBAUGERÄT (2)

Den ANBAUGERÄT -Schalter drücken, um den Anbaugerät-Statuspfeil (C) zu ändern, wie erforderlich, in die "nach oben"- oder "nach unten"-Stellung.

Wenn der Anbaugerät-Statuspfeil nach unten zeigt, sind alle Meßfunktionen eingeschaltet.

Dieses Verfahren koordiniert die Stellung des Statuspfeils (C) mit der Stellung des Regelhydraulik- oder Anbaugerät-Schalters.

Den ANBAUGERÄT -Schalter drücken und vier Sekunden lang halten, um den Funktions-Code (B) zu ändern.

Anzeige zeigt "IP:" und einen Funktions-Code (3, 7 oder 32). Diese Zahl gibt an, welche Vorrichtung den Anbaugerät-Statuspfeil (C) steuert.

"3" Regelhydraulikstellungs-Sensor (Höhenbegrenzungs-Einstellung).

"7" Anbaugerät-Schalter auf der Kontaktschaltertafel.

"32" erste Abwärtsbewegung wählt automatisch, welche Vorrichtung den Anbaugerät-Statuspfeil steuert (Anbaugerät-Schalter oder der Regelhydraulikstellungs-Sensor.) Das "A" in der Anzeige (IP:A) steht für diesen Auto-Such-Modus.

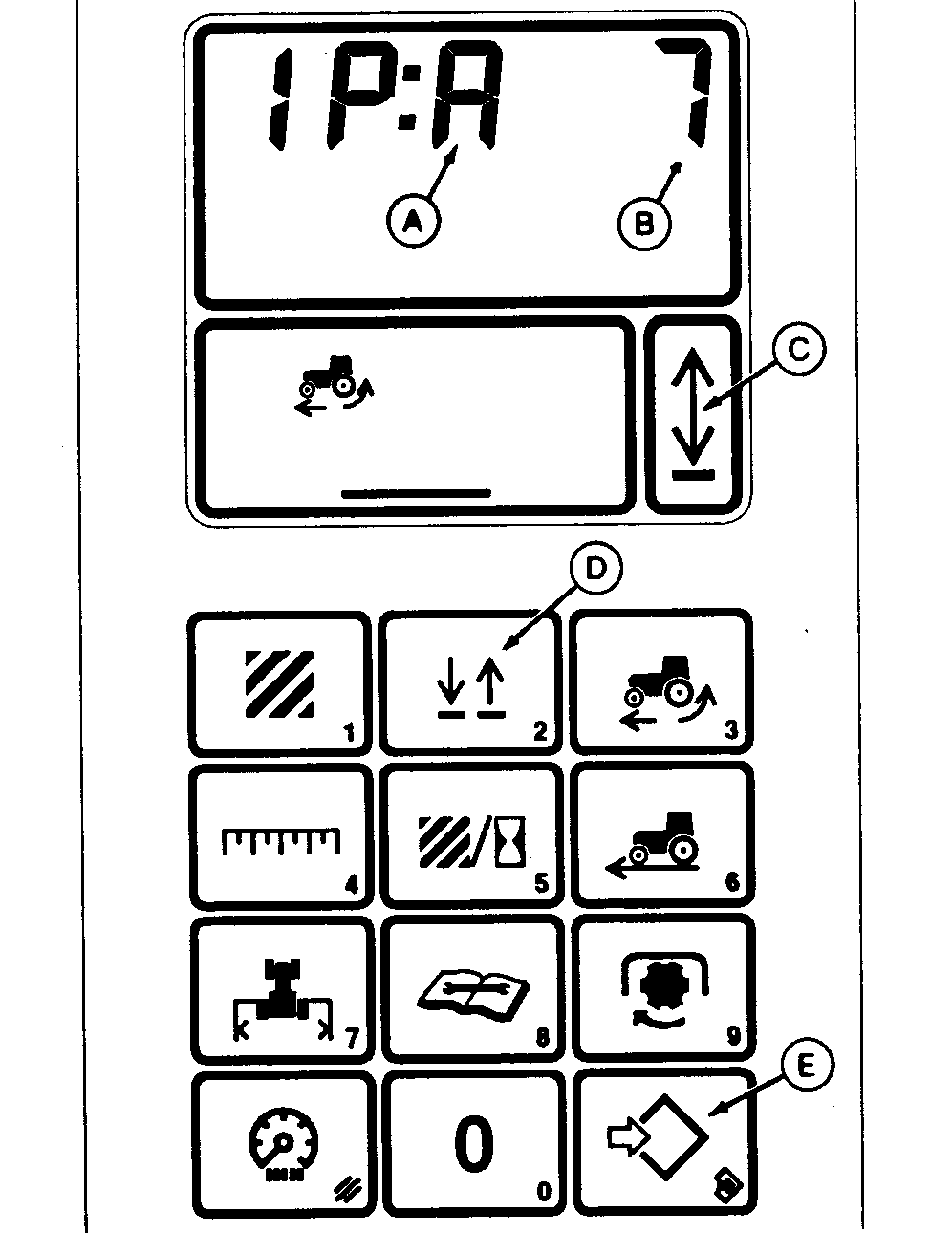

A-Auto-Suche
B-Funktions-Code
C-Anbaugerät-Statuspfeil
D-Anbaugerät-Schalter
E-Einstellen/Speichern

LX005371 -29-01OCT93-1/2

HINWEIS: Anbaugerät-Schalter (D) muß möglicherweise gedrückt werden, um den Statuspfeil (C) zu ändern.

Falls der Anbaugerät-Schalter (D) den Statuspfeil nicht steuert, wurde "7" nicht als Funktions-Code gewählt.

Bei Ausführungen, die ausschließlich den Regelhydrauliksensor oder Anbaugerät-Schalter benutzen, "3" oder "7" benutzen.

Eine "0" oder jede andere Zahl als die oben genannten schalten die "Anbaugerät"-Funktion vollständig aus.

EINSTELLEN -Schalter (E) drücken. 3, 7 oder 32 mit Hilfe der Kontaktschaltertafel eingeben, dann SPEICHERN -Schalter (E) drücken.

LX005371 -29-01OCT93-2/2
