Super Komfort-Sitz

Zur Höhenverstellung nach oben, den Sitz bis zum hörbaren Einrasten anheben (3 Rasten). Zur Verstellung nach unten, den Sitz bis zum Anschlag anheben, dann nach unten absenken.

WICHTIG: Vor dem Drehen des Sitzes den Motor abstellen, um bei versehentlicher Betätigung der Schaltung und/oder der Hydraulikfunktionen Bewegung des Traktors oder der Geräte auszuschließen.

Ist der Sitz mit einer Dreheinrichtung (Wahlausrüstung) ausgestattet, kann diese wie folgt mit dem Hebel (G) betätigt werden:

Hebel anheben, der Sitz läßt sich nach links um 200° und nach rechts um 20° drehen. Verriegelbar in jeder 10°-Stellung.

Der Sitz kann auch mit der Dreheinrichtung ausgerüstet sein, wie sie beim Luft-Komfort-Sitz beschrieben ist.

Soll die Armlehne um 30° nach unten abgesenkt werden, Neigungsverstellung der Armlehne (E) in die Armlehne hineindrücken.

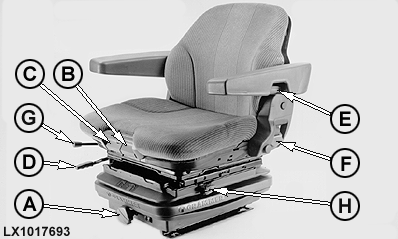

A-Kurbel zur Gewichtseinstellung
B-Hebel Sitzneigungseinstellung¹
C-Hebel Sitztiefeneinstellung¹
D-Längsverstellung
E-Neigungsverstellung Armlehne
F-Neigung Rückenlehne
G-Hebel Dreheinrichtung¹
H-Hebel Längsfederung¹

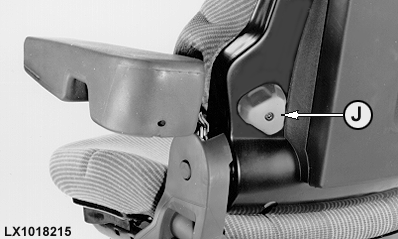

J-Verstellung Lendenstütze

LX,OMKAB011272 -29-01SEP99-1/1
