Luft-Komfort-Sitz

1. Gewicht einstellen

Nach Starten des Motors den Hebel (E) kurz betätigen, um den Sitz in Mittellage zu bringen.

2. Höhe einstellen

Zur Höhenverstellung Hebel (E) nach oben ziehen oder nach unten drücken.

3. Federung einstellen

Die Federung des Sitzes kann mit dem Hebel (F) von weich bis hart eingestellt werden.

  • Hebel (F) nach vorn - weich
  • Hebel (F) nach hinten - hart

4. Längsfederung einstellen

  • Hebel (D) nach vorn - Längsfederung
  • Hebel (D) nach hinten - keine Längsfederung

5. Querfederung einstellen

  • Hebel (H) nach vorn - Querfederung
  • Hebel (H) nach hinten - keine Querfederung

WICHTIG: Vor dem Drehen des Sitzes den Motor abstellen, um bei versehentlicher Betätigung der Schaltung und/oder der Hydraulikfunktionen Bewegung des Traktors oder der Geräte auszuschließen.

Die Dreheinrichtung kann wie folgt mit dem Hebel (G) betätigt werden:

Hebel anheben, der Sitz läßt sich nach links und rechts um 15° drehen. Verriegelbar in jeder 7,5°-Stellung.

Soll die Armlehne um 30° nach unten abgesenkt werden, Neigungsverstellung der Armlehne (L) in die Armlehne hineindrücken. Mit dem Drehknopf (K) können die Armlehnen in 5 Stufen in der Höhe verstellt werden.

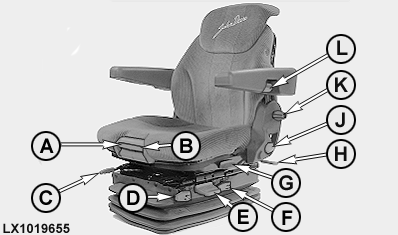

LX1019655

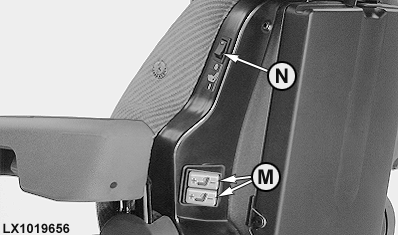

LX1019656


A-Hebel Sitztiefeneinstellung1
B-Hebel Sitzneigungseinstellung1
C-Längsverstellung
D-Hebel Längsfederung
E-Höheneinstellung
F-Einstellung Federungshärte
G-Hebel Dreheinrichtung
H-Hebel Querfederung
J-Neigung Rückenlehne
K-Höhenverstellung Armlehne
L-Neigungsverstellung Armlehne
M-Verstellung pneumatische Lendenstütze
N-Schalter Sitzheizung1

1 falls vorhanden

LX,OMKAB020556 -29-01MAR00-1/1
