Power Shift-Getriebe schalten

Das Power Shift-Getriebe ist elektronisch gesteuert und bietet moduliertes Schalten durch alle Vorwärts- und Rückwärtsgänge.

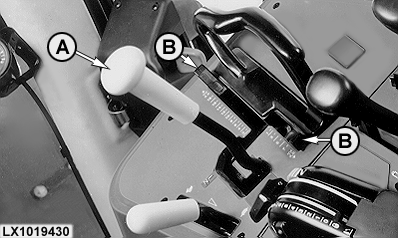

Den Gangschalthebel (A) nach vorn drücken um vorwärts zu fahren, den Hebel nach hinten ziehen, um rückwärts zu fahren. Das Power Shift-Getriebe kann ohne Betätigung der Kupplung zwischen den Vorwärts- und Rückwärtsgängen geschaltet werden. Mit den Schaltanschlägen (B) kann der Bereich der Gänge eingegrenzt werden (z.B. bei Pendelschaltung im Lader-Betrieb).

Wenn der Getriebeanzeiger aufleuchtet und/oder das Getriebe in den Leerlauf schaltet, dann liegt eine Störung des Getriebesystems vor. Dies kann folgende Ursachen haben:

  • Der Fuß "ruht" auf dem Kupplungspedal
  • Der Gangschalthebel wurde in einer Stellung zwischen Leerlauf und erstem Gang gehalten
  • Es wurde versucht, den Motor anzulassen, während der Gangschalthebel in einen Gang geschaltet ist
  • Betrieb des Traktors bei Temperaturen unter -10° C (14° F).

Das Getriebe rücksetzen, indem das Kupplungspedal voll durchgetreten wird und/oder der Gangschalthebel in die Leerlaufstellung gebracht wird.

Betrieb bei kaltem Wetter

Kaltes Öl (0° C, 32° F) kann die Schaltfähigkeit beeinträchtigen. Bei Temperaturen unter -10° C (14° F) können Schaltvorgänge und Hydraulikfunktionen verzögert werden, und die Lenkung kann starr reagieren.

WICHTIG: Bei Temperaturen unter -10° C (14° F) werden einige Gänge zum Schutz des Getriebes blockiert.

Bei Temperaturen unter -10° C (14° F) stehen dem Fahrer die geradzahligen Gänge nach dem Anlassen drei bis vier Minuten lang nicht zur Verfügung und die Getriebegang-Anzeige blinkt. Der Normalbetrieb setzt wieder ein, wenn sich das Öl auf eine höhere Temperatur erwärmt hat.

LX1019430

LX,OMPST017528 -29-01MAR00-1/3

Schalteigenschaften
  • Der Schaltvorgang beginnt erst, wenn die Bewegung des Schalthebels beendet ist. Schaltpausen für Pendelschalten wie bei einem Lader verwenden.
  • Um aus einem nicht gewünschten Gang (während des Schaltvorgangs) in einen gewünschten Gang zu schalten, muß innerhalb von 1,5 Sekunden in den gewünschten Gang geschaltet werden; falls der Gangschalthebel in einem anderen Gang als dem gewünschten stehenbleibt oder länger als 1,5 Sekunden lang in einem nicht gewünschten Gang bleibt, dann schaltet das Getriebe zuerst in diesen Gang und dann zum letzten gewählten Gang.
  • Beim Pendelschalten rollt der Traktor in der ursprünglichen Richtung weiter, bis der Gangschalthebel den gewählten Gang erreicht.
Schalten-ohne Bedienung des Kupplungspedals

Gang-zu-Gang - Das Getriebe schaltet schrittweise in den gewünschten Gang hinauf oder hinunter.

Leerlauf-zu-Gang 1 - Das Getriebe moduliert direkt in den gewählten Gang bis 11F oder 6R, danach schaltet es schrittweise in den höheren Gang.

Leerlauf-zu-Gang 2 - Das Getriebe schaltet in einen Gang, der mit der Fahrgeschwindigkeit übereinstimmt und dann in den gewünschten Gang, um gleitende Schaltvorgänge zu gewährleisten.

Pendelschaltung (Richtungswechsel) 2 - Das Getriebe moduliert direkt in den gewünschten Gang bis zu 11F oder 6R, dann schaltet es schrittweise in den höheren Gang.

1 Traktor steht oder fährt langsamer als 0,8 km/h (0.5 mph)

2 Traktor fährt schneller als 0,8 km/h (0.5 mph)

LX,OMPST017528 -29-01MAR00-2/3

Schalten-mit Bedienung des Kupplungspedals

WICHTIG: Das Kupplungspedal muß ganz durchgetreten werden, um die Kupplung vollständig auszurücken, damit das Getriebe vorschriftsmäßig arbeitet.

Schalten (Geschwindigkeit unter 1 km/h (1 mph) - Der Schaltvorgang erfolgt unmoduliert direkt in den gewählten Gang.

HINWEIS: Die unten angeführten Schaltvorgänge von Gang zu Gang gelten für Traktorgeschwindigkeiten über 1 km/h (1 mph).

Gang-zu-Gang (Hinaufschalten) - Das Getriebe moduliert automatisch in den Gang. Wird das Pedal länger als vier Sekunden lang betätigt, dann kann die Modulation mit dem Kupplungspedal gesteuert werden.

Gang-zu-Gang (Herunterschalten) - Das Getriebe schaltet in einen Gang, der mit der Fahrgeschwindigkeit übereinstimmt und schaltet dann bei erneuter Betätigung des Kupplungspedals schrittweise in den gewünschten Gang.

LX,OMPST017528 -29-01MAR00-3/3
