Hubspindeln Traktoren 6510 und 6610

Durch Verkürzen der Hubspindeln wird eine größere Aushubhöhe, durch Verlängern wird eine größere Arbeitstiefe erreicht.

Zum seitlichen Ausrichten eines Arbeitsgerätes Hubspindel mit dem Griff (A) verstellen. Nach der Einstellung den Griff (A) wieder verriegeln.

Zur Einstellung der linken Hubspindel:

  • falls sie mit einem Einstellgriff ausgerüstet ist, wie bei der rechten Hubspindel vorgehen.
  • falls sie nicht mit einem Einstellgriff ausgerüstet ist, Hubspindel aus dem Unterlenker herausnehmen und das Gabelstück (B) hinein- oder herausschrauben.

Die Einstellänge (C) der Hubspindeln darf nicht unter- oder überschritten werden.

  • Minimale Länge 705 mm (27.8 in.)
  • Maximale Länge 865 mm (34.1 in.)

HINWEIS: Bei den angegebenen Maßen sind die Hubspindeln in den Unterlenkern verriegelt (kein senkrechtes Spiel).

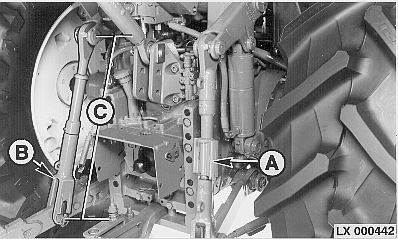

LX000442


A-Einstellgriff
B-Gabelstück
C-Einstellänge

LX,OMREG011307 -29-01SEP97-1/1
