Hubspindeln Traktoren 6810, 6910 und 6910S

Durch Verkürzen der Hubspindeln wird eine größere Aushubhöhe, durch Verlängern wird eine größere Arbeitstiefe erreicht.

Zum seitlichen Ausrichten eines Arbeitsgerätes Hubspindel mit dem Griff (A) verstellen. Nach der Einstellung den Griff (A) wieder verriegeln.

Die Einstellänge (B) der Hubspindeln darf nicht unter- oder überschritten werden.

  • Minimale Länge 875 mm (34.4 in.)
  • Maximale Länge 1035 mm (40.7 in.)

HINWEIS: Bei den angegebenen Maßen sind die Hubspindeln in den Unterlenkern verriegelt (kein senkrechtes Spiel).


A-Einstellgriff
B-Einstellänge

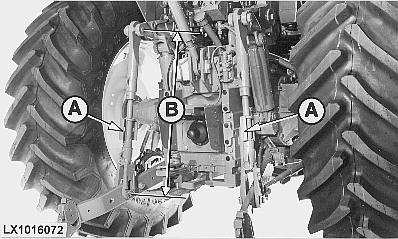

LX1016072

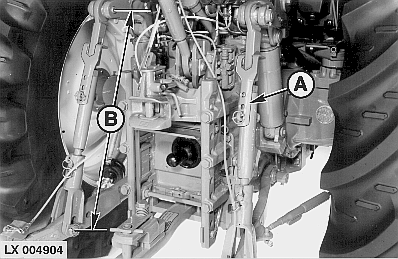

LX004904

LX,OMREG011308 -29-01MAY00-1/1
