Spreizmaß einstellen

Mittig an das Gerät heranfahren. Ring (B) entfernen und Klappe (A) anheben. Mit dem Hebel (H) Spreizmaß einstellen.

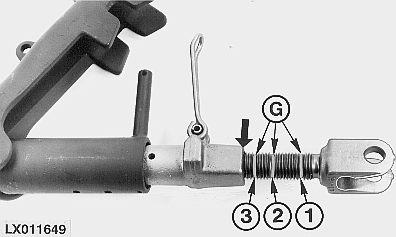

Die Nuten (G) dienen als Hilfe, um das Spreizmaß einstellen zu können.

Die entsprechende Nut (G) für die entsprechende Kategorie sollte mit der Kante (siehe Pfeil) übereinstimmen.

Danach den Hebel (H) auf dem Bolzen (C) anordnen, Klappe (A) herunterklappen und mit dem Ring (B) sichern. Anschließend Distanzhalter (D) einstellen.

WICHTIG: Das Spreizmaß muß so groß sein, daß die Unterlenker (E) nicht an den Anschlägen (F) hängen bleiben. Ansonsten kann es zu mechanischen Schäden führen.

A-Klappe
B-Ring
C-Bolzen
D-Distanzhalter
E-Unterlenker
F-Stabilisierungsanschlag
G-Nuten für entsprechende Kategorie
H-Hebel

LX,OMREG011310 -29-01MAY00-1/1
