Lenkeinschlag begrenzen

Bei einigen Spurweiten muß der Lenkeinschlag auf geringere Werte als 50° begrenzt werden (siehe Tabelle).

Das Maß (L) auf die in der Tabelle angegebenen Werte einstellen.

HINWEIS: Der Lenkeinschlag muß an beiden Rädern gleich sein.

Kontermutter (K) mit 200 N·m (150 lb-ft) festziehen.

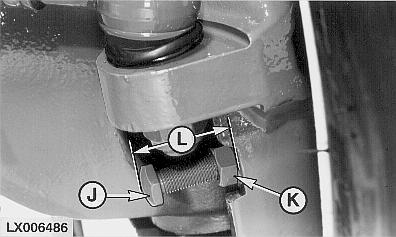

LX006486


J-Einstellschraube, Lenkeinschlag
K-Kontermutter
L-Einstellmaß

Stellungen der Felgen und Schüsseln (siehe vorherige Seite)


8 Position-Felgen
16 Position-Felgen
B
1
C
4
D
5
E
8
F
9
G
12


Maß L
Maß L
Maß L
Maß L
Maß L
Maß L
    mm in. mm in. mm in. mm in. mm in. mm in.

Traktoren 6510
und 6610










Traktoren 6810







Traktoren 6910
und 6910S



Bereifung:
14.9-24
16.9-24
420/70-24
480/65-24
480/70-24
540/65-24
12.4-28
13.6-28
380/70-28
14.9-28
420/70-28
480/65-28
16.9-24
480/70-24
540/65-24
14.9-28
420/70-28
480/65-28
480/70-28
540/65-28
14.9-28
16.9-28
420/70-28
480/65-28
480/70-28
540/65-28

73
-
-
-
-
-
66
75
-
79
-
-
-
-
-
79
-
-
-
-
91
-
-
-
-
-

2.9
-
-
-
-
-
2.6
3.0
-
3.1
-
-
-
-
-
3.1
-
-
-
-
3.6
-
-
-
-
-

64
74
70
-
-
-
57
59
68
70
76
-
73
-
-
70
73
-
-
-
73
82
76
-
-
-

2.5
2.9
2.8
-
-
-
2.2
2.3
2.7
2.8
3.0
-
2.9
-
-
2.8
2.9
-
-
-
2.9
3.2
3.0
-
-
-

48
59
55
73
75
73
39
50
50
55
61
75
57
65
73
55
57
73
77
86
60
68
60
77
83
91

1.9
2.3
2.2
2.9
3.0
2.9
1.5
2.0
2.0
2.2
2.3
3.0
2.2
2.6
2.9
2.2
2.2
2.9
3.0
3.4
2.4
2.7
2.4
3.0
3.3
3.6

37
46
44
53
59
65
30
37
41
44
50
58
44
58
66
44
44
59
63
70
47
56
48
63
69
77

1.5
1.8
1.7
2.1
2.3
2.6
1.2
1.5
1.6
1.7
2.0
2.3
1.7
2.3
2.6
1.7
1.7
2.3
2.5
2.8
1.9
2.2
1.9
2.5
2.7
3.0

28
35
33
45
48
53
28
30
30
35
39
48
33
46
53
35
33
46
53
59
39
47
33
50
58
65

1.1
1.4
1.3
1.8
1.9
2.1
1.1
1.2
1.2
1.4
1.5
1.9
1.3
1.8
2.1
1.3
1.3
1.8
2.1
2.3
1.5
1.9
1.3
2.0
2.3
2.6

28
29
28
35
37
40
28
28
28
28
33
37
28
36
41
28
28
37
41
48
29
33
29
42
42
56

1.1
1.1
1.1
1.4
1.5
1.6
1.1
1.1
1.1
1.1
1.3
1.5
1.1
1.4
1.6
1.1
1.1
1.5
1.6
1.9
1.1
1.3
1.1
1.7
1.7
2.2



LX,OMSPU011319 -29-01MAY00-1/1
