Handbremse einstellen, Traktoren 6510 und 6610

Bei Traktoren, die auch mit einer Luftdruckbremsanlage ausgerüstet sind, muß diese Einstellung vom John Deere-Händler durchgeführt werden.

1. Handbremshebel in die unterste Kerbe des Zahnsegments bringen.

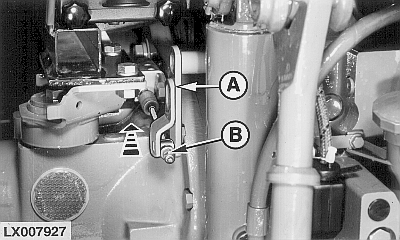

2. Die Sechskantmuttern (B) lösen und den Handbremshebel (A) nach vorn drücken. Sechskantmutter anlegen und mit der zweiten Sechskantmutter sichern.

HINWEIS: Bei richtiger Einstellung muß sich der Handbremshebel mit einer Kraft von 100 bis 150 N (22 bis 34 lb) in die 4. Kerbe ziehen lassen.

A-Handbremshebel
B-Sechskantmuttern

LX,OMWAR013362 -29-21SEP97-1/1
