Bremsen entlüften (Traktoren 6510 und 6610)

causym ACHTUNG: Immer genau die hier beschriebenen Punkte der Entlüftungsanweisung einhalten. Nur so ist gewährleistet, daß der Traktor richtig entlüftet ist.

HINWEIS: Um zu verhindern, daß das Öl beim Entlüften aufgeschäumt ist, darf der Entlüftungsvorgang nicht nach schneller Fahrt, hydraulischer Arbeit oder Hydrauliktests erfolgen. In einem solchen Fall den Traktor eine Stunde abstellen, damit sich das Öl entschäumen kann.

Entlüftungsstellen:

Ohne Anhängerbremse:

1. Linke Hinterradbremse
2. Rechte Hinterradbremse

Mit hydraulischer Anhängerbremse:

1. Linke Hinterradbremse
2. Anhängerbremsventil

Mit Luftdruckbremsanlage:

1. Anhänger-Steuerventil, hintere Entlüftungsschraube
2. Anhänger-Steuerventil, vordere Entlüftungsschraube

Mit Luftdruckbremsanlage und Frontantrieb mit Bremse:

1. Linke Vorderachsbremse
2. Rechte Vorderachsbremse
3. Anhänger-Steuerventil, Entlüftungsschraube
4. Linke Hinterradbremse

Mit hydraulischer Anhängerbremse und Frontantrieb mit Bremse:

1. Linke Vorderachsbremse
2. Rechte Vorderachsbremse
3. Linke Hinterradbremse
4. Anhängerbremsventil

LX,OMWAR013368 -29-01MAR00-1/3

Entlüftungsvorgang:

1. Bei laufendem Motor das Lenkrad langsam und gleichmäßig zwei bis drei Mal nach rechts und links bis zum Anschlag drehen. Dabei wird über den Lenkventilrücklauf das Bremsventilgehäuse gefüllt. Den Motor abstellen.

2. Je einen durchsichtigen Schlauch über die im entsprechenden Bild gezeigten Entlüftungsschrauben stecken. Die beiden Schlauchenden in den Öleinfüllstutzen führen.

3. Die Entlüftungsschrauben eine halbe Umdrehung öffnen.

4. Motor starten.

5. Die verriegelten Bremspedale mit geringer Kraft treten und in dieser Stellung halten, bis an den Entlüftungsschrauben keine Luftblasen mehr austreten.

6. Danach die Pedale mehrmals kurz betätigen und wieder loslassen. Dabei sollen eventuell noch vorhandene Luftblasen freigespült werden.

7. Gegebenenfalls Schritt 5 wiederholen.

8. Pedale in gedrückter Position halten und Entlüftungsschrauben schließen.

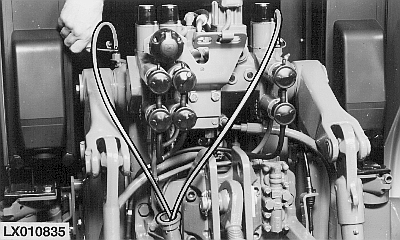

LX010835

Ohne Anhängerbremse

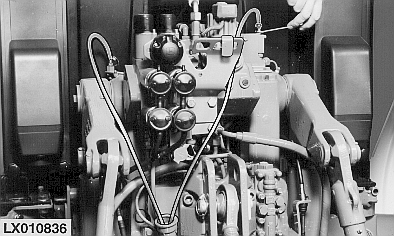

LX010836

Mit hydraulischer Anhängerbremse

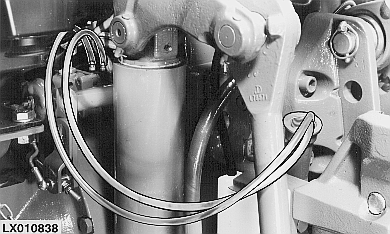

LX010838

Mit Luftdruckbremsanlage

LX1019744

Mit Frontantrieb mit Bremse

LX,OMWAR013368 -29-01MAR00-2/3

9.

WICHTIG: Spürbares Absinken des Pedals nach Erreichen des Widerstandes deutet auf Undichtheiten im Bremssystem hin.

Motor abstellen und die Bremspedale einzeln bei stehendem Motor mehrfach betätigen. Dabei wird das Bremsventil fertig entlüftet. Vor Erreichen des Pedalanschlags muß ein zunehmender Widerstand spürbar sein.

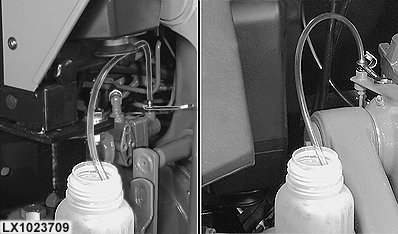

LX1023709

Mit Frontantrieb mit Bremse

LX,OMWAR013368 -29-01MAR00-3/3
