Antriebsriemen ersetzen

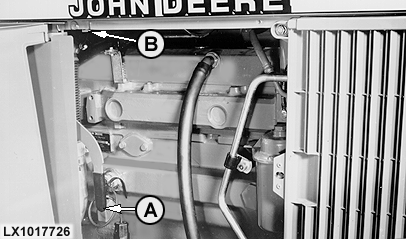

Hebel (A) nach vorne ziehen, die Haube wird entriegelt und kann nach oben geklappt werden. Verriegelung (B) nach unten drücken, um die Haube ganz zu öffnen.

LX,OMWAR013377 -29-21SEP97-1/7

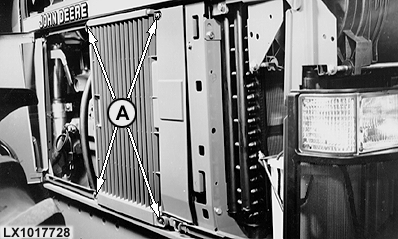

Verriegelung (A) nach vorn drücken, Kühlerschutzgitter zur Seite abnehmen.

LX,OMWAR013377 -29-21SEP97-2/7

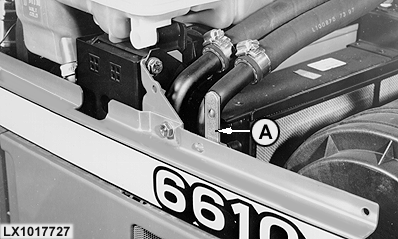

Die Muttern (A) lösen und Schutzgitter zur Seite abnehmen.

ACHTUNG: Nach Ende der Arbeit Lüfterschutzgitter wieder anbringen.

LX,OMWAR013377 -29-21SEP97-3/7

ACHTUNG: Massekabel (-) der Batterie abklemmen.

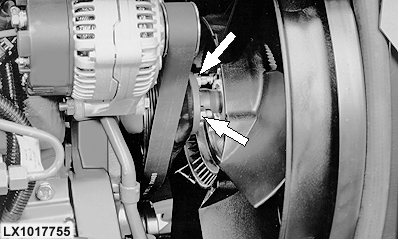

Die vier Sechskantmuttern lösen und Lüfterflügel nach vorne schieben.

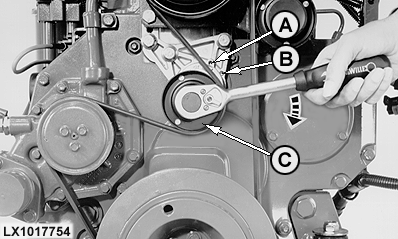

Sechskantschraube (Schlüsselweite 15 mm; 19/32 in.) der Spannrolle im Uhrzeigersinn (Pfeil) drehen bis die beiden Bohrungen (A) und (B) fluchten.

Einen Metallstift (Ø 5 mm; 0.2 in.) in die beiden fluchtenden Bohrungen stecken.

Zum Spannen die Spannrolle etwas drehen, um den Metallstift zu entlasten und den Stift entfernen. Der Antriebsriemen-Spanner geht automatisch in die Spannstellung zurück.

A-Bohrung (Exzenter)
B-Bohrung (Grundplatte)
C-Spannrolle

LX,OMWAR013377 -29-21SEP97-4/7

Alten Antriebsriemen von den Riemenscheiben nehmen und durchschneiden.

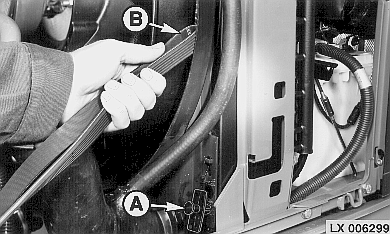

Die drei Spreiznieten (A) der Luftleithaube entfernen. Eine Schlaufe des neuen Antriebsriemens (B) zwischen Lüfterflügel und Luftleithaube schieben.

LX,OMWAR013377 -29-21SEP97-5/7

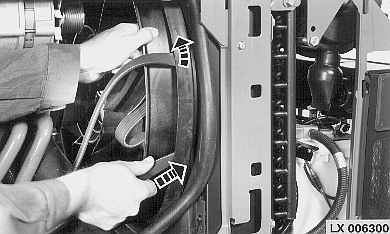

Lüfterflügel drehen und gleichzeitig Antriebsriemen durch Nachschieben um den Lüfterflügel legen.

LX,OMWAR013377 -29-21SEP97-6/7

A-Kurbelwelle
B-Spannrolle

C-Gebläse
D-Drehstromgenerator

E-Umlenkrolle
F-Kompressor (Luftdruck)

G-Kompressor (Klimaanlage)
H-Wasserpumpe

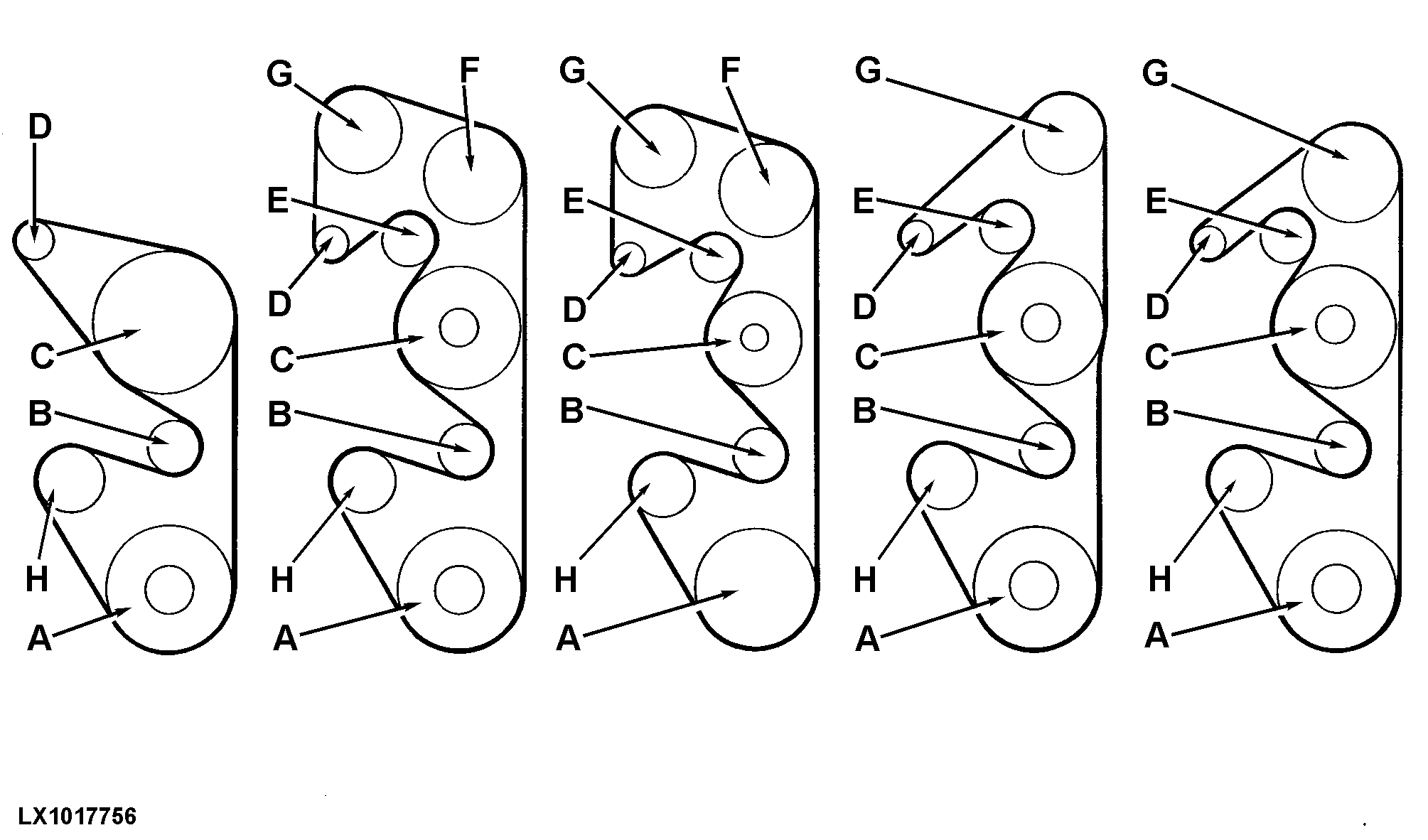

Antriebsriemenspanner entspannen und Antriebsriemen entsprechend dem Laufschema auflegen.

Den weiteren Zusammenbau wie beim Ausbau durchführen.
