Bremsen entlüften (Traktoren 6810, 6910 und 6910S)

causym ACHTUNG: Immer genau die hier beschriebenen Punkte der Entlüftungsanweisung einhalten. Nur so ist gewährleistet, daß der Traktor richtig entlüftet ist.

HINWEIS: Um zu verhindern, daß das Öl beim Entlüften aufgeschäumt ist, darf der Entlüftungsvorgang nicht nach schneller Fahrt, hydraulischer Arbeit oder Hydrauliktests erfolgen. In einem solchen Fall den Traktor eine Stunde abstellen, damit sich das Öl entschäumen kann.

Entlüftungsstellen:

Ohne Anhängerbremse:

1. Linke Hinterradbremse
2. Rechte Hinterradbremse

Mit hydraulischer Anhängerbremse:

1. Linke Hinterradbremse
2. Anhängerbremsventil

Mit Luftdruckbremsanlage:

1. Anhänger-Steuerventil, hintere Entlüftungsschraube
2. Anhänger-Steuerventil, vordere Entlüftungsschraube

Mit Luftdruckbremsanlage und Frontantrieb mit Bremse:

1. Linke Vorderachsbremse
2. Rechte Vorderachsbremse
3. Anhänger-Steuerventil, Entlüftungsschraube
4. Linke Hinterradbremse

Mit hydraulischer Anhängerbremse und Frontantrieb mit Bremse:

1. Linke Vorderachsbremse
2. Rechte Vorderachsbremse
3. Linke Hinterradbremse
4. Anhängerbremsventil

LX,OMWAR013408 -29-01MAY00-1/3

Entlüftungsvorgang:

1. Bei laufendem Motor das Lenkrad langsam und gleichmäßig zwei bis drei Mal nach rechts und links bis zum Anschlag drehen. Dabei wird über den Lenkventilrücklauf das Bremsventilgehäuse gefüllt. Den Motor abstellen.

2. Bei Traktoren ohne Anhängerbremse: An beiden Hinterradbremsen Kontermutter (A) lösen und Entlüftungsschraube (B) um 1,5 Umdrehungen öffnen.

Bei Traktoren mit hydraulischer Anhängerbremse: An der linken Hinterradbremse Kontermutter (A) lösen und Entlüftungsschraube (B) um 1,5 Umdrehungen öffnen. Einen durchsichtigen Schlauch auf der Entlüftungsschraube des Anhängerbremsventils anbringen. Das Schlauchende in den Öleinfüllstutzen führen. Die Entlüftungsschraube eine halbe Umdrehung öffnen.

Bei Traktoren mit Luftdruckbremsanlage: Je einen durchsichtigen Schlauch über die Entlüftungsschrauben stecken. Die beiden Schlauchenden in den Öleinfüllstutzen führen. Die Entlüftungsschrauben eine halbe Umdrehung öffnen.

Bei Traktoren mit Frontantrieb mit Bremse: Je einen durchsichtigen Schlauch über die Entlüftungsschrauben stecken (siehe Entlüftungsreihenfolge). Schlauchenden zum Auffangen des Öls in einen geeigneten Behälter führen. Die Entlüftungsschrauben eine halbe Umdrehung öffnen.

3. Motor starten.

4. Die verriegelten Bremspedale mindestens 15 Sekunden ununterbrochen betätigen.

5. Danach die Pedale mehrmals kurz betätigen und wieder loslassen. Dabei sollen eventuell noch vorhandene Luftblasen freigespült werden.

6. Gegebenenfalls Schritt 4 wiederholen.


A-Kontermutter
B-Entlüftungsschraube

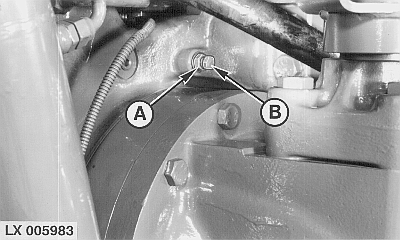

LX005983

Ohne Anhängerbremse:

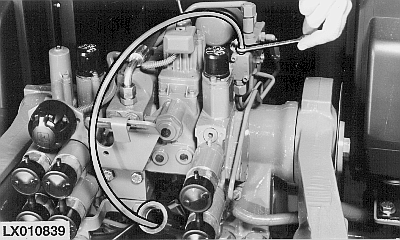

LX010839

Mit hydraulischer Anhängerbremse

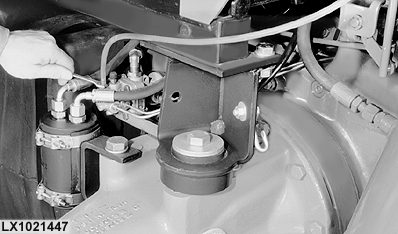

LX1021447

Mit Luftdruckbremsanlage

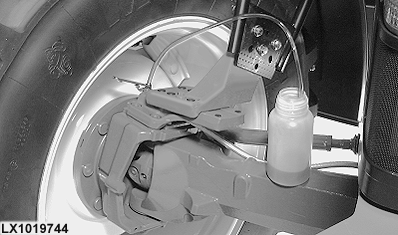

LX1019744

Mit Frontantrieb mit Bremse

LX,OMWAR013408 -29-01MAY00-2/3

7.

Pedale in gedrückter Position halten und Entlüftungsschrauben schließen. Kontermuttern (falls vorhanden) festziehen.

WICHTIG: Spürbares Absinken des Pedals nach Erreichen des Widerstandes deutet auf Undichtheiten im Bremssystem hin.

8. Motor abstellen und die Bremspedale einzeln bei stehendem Motor mehrfach betätigen. Dabei wird das Bremsventil fertig entlüftet. Vor Erreichen des Pedalanschlags muß ein zunehmender Widerstand spürbar sein.

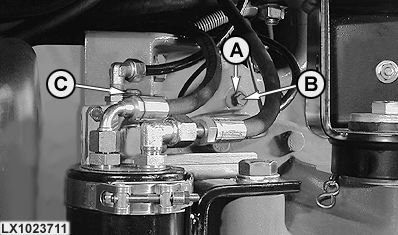

LX1023711

Mit Luftdruckbremsanlage und Frontantrieb mit Bremse


A-Kontermutter
B-Entlüftungsschraube
C-Entlüftungsnippel

LX,OMWAR013408 -29-01MAY00-3/3
