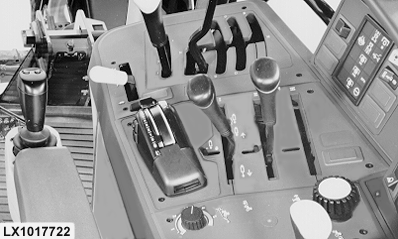

Bedienungshebel Zusatzsteuergeräte

Der Bedienungshebel kann in 4 Positionen gebracht werden.

In der Stellung "Heben" wird der Fernsteuerzylinder ausgefahren.
In der "Neutralstellung" wird die Position des Fernsteuerzylinders gehalten.
In der Stellung "Senken" wird der Fernsteuerzylinder eingefahren.
In der "Schwimmstellung" (Kolben des Fernsteuerzylinders kann sich frei bewegen) kann das angebaute Gerät der Bodenkontur folgen.

HINWEIS: Werden zusätzlich externe Ventile benutzt, dann zum Abschalten der jeweiligen Hydraulikfunktion auch den Bedienungshebel in Neutralstellung bringen.

ACHTUNG: Bei Zusatzsteuergeräten Serie 100 rasten die Funktionen "Heben" und "Senken" mechanisch ein. Darauf achten, daß beim Starten des Motors die Bedienungshebel in "Neutralstellung" stehen.

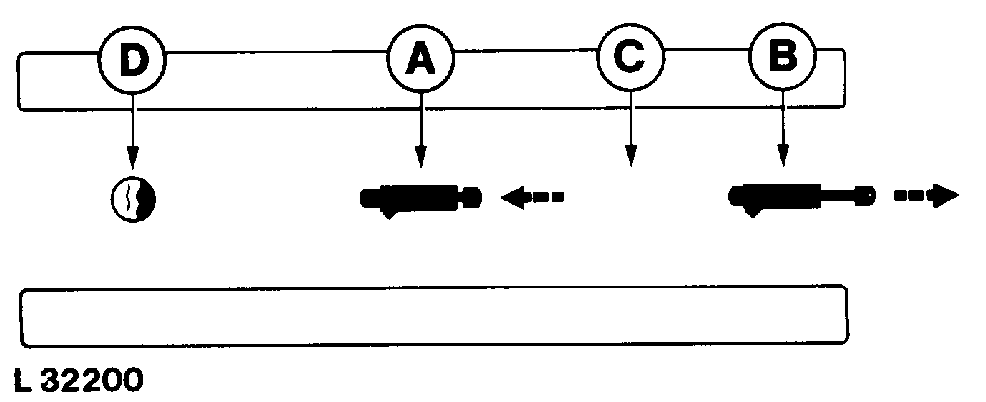

A-Senken
B-Heben
C-Neutralstellung
D-Schwimmstellung

LX,OMZUS013321 -29-01MAR00-1/2

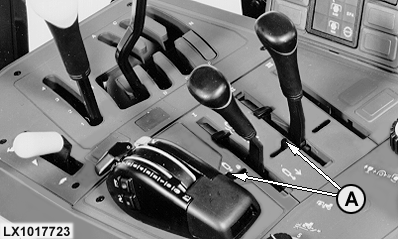

Mit den Sperren (A) kann man den Bedienungshebel in der Neutralstellung fixieren.

HINWEIS: Bei Straßenfahrten, oder wenn der Bedienhebel in Neutralstellung nicht benötigt wird, die Sperre (A) einlegen.

LX,OMZUS013321 -29-01MAR00-2/2
