Verstellen des Zugpendels

Das Zugpendel kann auf vier verschiedene Längen eingestellt werden:

250 mm (9.8 in.), 350 mm (13.8 in.), 400 mm (15.7 in.) und 550 mm (21.7 in.).

HINWEIS: 550 mm (21.7 in.) sind bei den Traktoren 6810, 6910 und 6910S NICHT möglich. 400 mm (15.7 in.) bei Traktoren mit Power Shift-Getriebe NICHT möglich.

Diese Maße geben den Abstand zwischen Zapfwellenende und Anhängepunkt des Zugpendels an.

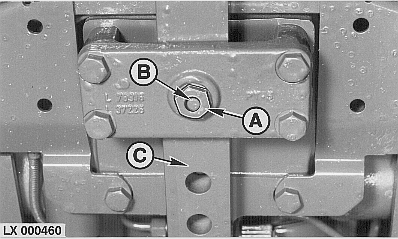

1. Sechskantstopfen (A) herausschrauben.
2. Sicherungsbolzen (B) herausnehmen.
3. Zugpendel (C) verstellen und Sicherungsbolzen wieder anbringen.
4. Sechskantstopfen (A) mit 250 N·m (185 lb-ft) festziehen.

LX,OMZUS013410 -29-01MAY00-1/1
