Multifunktions-Hebel

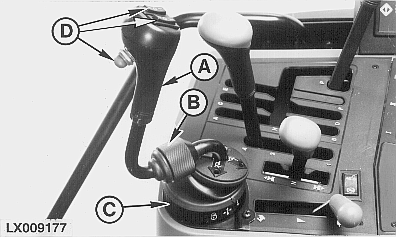

Mit diesem Multifunktions-Hebel (A) können zwei Zusatzsteuergeräte gleichzeitig bedient werden.

Mit dem Feststellring (B) kann der Hebel in zwei Positionen fixiert werden. Wird der Hebel nicht benötigt, Verriegelungsring (C) in Position (E) bringen und den Feststellring (B) lösen. Hebel nach rechts schwenken und Feststellring (B) wieder anziehen.

Mit den Schaltern (D) sind weitere Funktionen möglich.

Mit dem Verriegelungsring (C) können verschiedene Hebelbewegungen gesperrt werden.

A-Multifunktions-Hebel
B-Feststellring
C-Verriegelungsring
D-Schalter

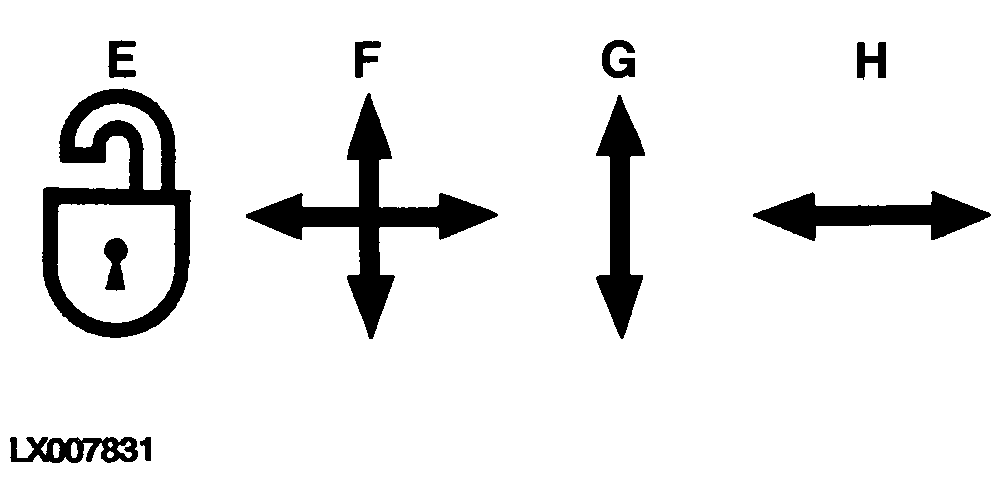

E-Hebel verriegelt
F-Hebel nicht verriegelt
G-Hebel nach links und rechts verriegelt
H-Hebel nach vorn und hinten verriegelt

LX,OZUS007257 -29-01MAR00-1/1
