Hydraulische Wagenanhängevorrichtung

Diese Anhängevorrichtung kann mit der Regelhydraulik und einem Zusatzsteuergerät bedient werden.

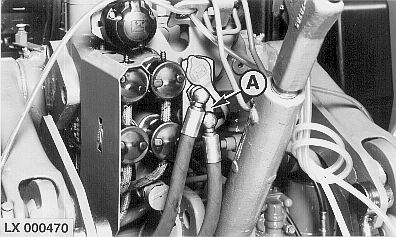

1. Hydraulikschläuche aus der Halterung (A) nehmen und an eine der Schnellkupplungen anschließen.

2. Unterlenker ganz anheben und Anhängehaken mit dem Zusatzsteuergerät ganz einfahren.

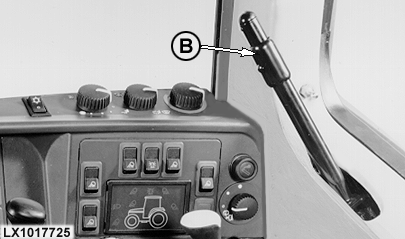

3. Entriegelungshebel (B) betätigen und so lange halten, bis der Anhängehaken die Ruhestellung verlassen hat (der Hebel bleibt in der Offen-Stellung).

4. Anhängehaken mit dem Zusatzsteuergerät ganz ausfahren.

5. Unterlenker und damit Anhängehaken auf die gewünschte Höhe ablassen.

6. Unterlenker anheben, so daß der Anhängehaken die Zugöse des Anhängers aufnimmt; Anhängevorrichtung voll anheben.

7. Anhängehaken mit dem Zusatzsteuergerät wieder ganz einfahren bis er vollständig eingerastet ist (der Hebel (B) geht in seine Ausgangs-Stellung).

8. Unterlenker ablassen.

9. Sich vergewissern, daß die Anhängevorrichtung vorschriftsmäßig verriegelt ist. Ist dies der Fall, wird sie sich weder senken , wenn die Unterlenker abgesenkt werden, noch wird sie ausfahren , wenn das Zusatzsteuergerät betätigt wird.

ACHTUNG: Vergewissern Sie sich vor der Fahrt, daß die Anhängevorrichtung ganz angehoben und verriegelt ist (senkrecht und waagrecht).

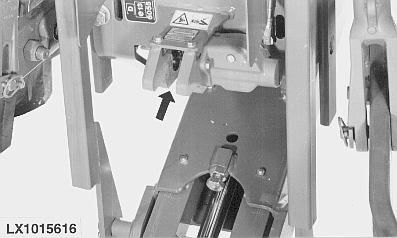

Bei abgelassener Anhängevorrichtung NICHT in die Aufnahme-Öffnung (siehe Pfeil) fassen. Verletzungsgefahr!

Die zulässigen Stützlasten sind unter "Technische Angaben" aufgeführt.

1-Anhängevorrichtung in Aufnahmestellung
2-Anhängevorrichtung in Ruhestellung

LX,OZUS011232 -29-02APR97-1/2

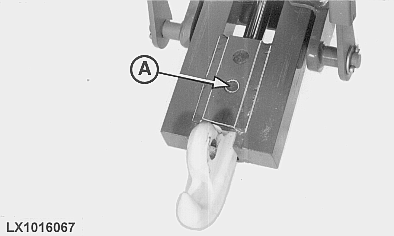

Der Haken der Wagenanhängevorrichtung kann ohne Werkzeug gegen ein Zugpendel ausgetauscht werden. Dazu den Bolzen (A) nach oben herausnehmen.

Das nicht benötigte Teil kann in einem Halter am rechten Seitenrahmen aufbewahrt werden.

LX,OZUS011232 -29-02APR97-2/2
