Bedienung der Regelhydraulik

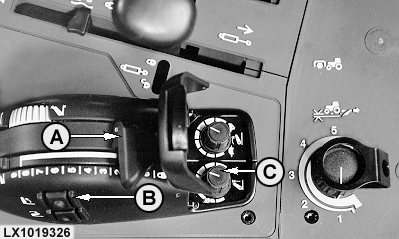

Mit dem Regler der Tiefensteuerung (A) und dem Bedienschalter der Dreipunkt-Aufhängung (B) wird die Regelhydraulik betätigt. Mit dem Regler der Hubbegrenzung (C) wird die Hubhöhe begrenzt.

Um die Regelhydraulik funktionsfähig zu machen, Motor starten und entweder:

• Den Regler (A) in die Stellung bringen, die der Lage der Unterlenker entspricht,
• den Regler (A) in eine der Endstellungen bringen oder
• den Bedienschalter (B) betätigen.

Regler (A) in Richtung "0" bewegen - Gerät wird angehoben (Bild I)

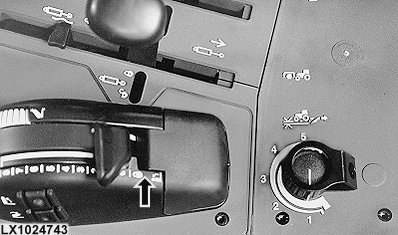

Regler (A) in Richtung "9" bewegen - Gerät wird abgesenkt (Bild II)

Regler (A) bis zum Anschlag über "0" hinaus bewegen - Regelhydraulik ist blockiert.

Mit dem Bedienschalter (B) kann das Gerät unabhängig vom Regler (A) angehoben oder abgesenkt werden (z.B. zum Wenden am Feldende ). Wird der Schalter (B) am oberen Ende gedrückt, so wird das Gerät so weit angehoben, wie es der Stellung des Reglers der Hubbegrenzung (C) entspricht. Wird der Schalter (B) am unteren Ende gedrückt, so wird das Gerät so weit abgesenkt, wie es der Stellung des Reglers der Tiefensteuerung (A) entspricht.

Um im verdichteten Boden am Vorgewende schneller die Arbeitstiefe zu erreichen, muß der Schalter (B) gedrückt gehalten werden. Solange der Schalter (B) gedrückt gehalten wird, wird die eingestellte Zugkraft überfahren. Läßt man den Schalter (B) los, stellt sich das Gerät auf die zuvor eingestellten Werte ein. (Dieser Schnelleinzug funktioniert nur, wenn das Gerät aus der Transportstellung abgesenkt wird.)

A-Regler der Tiefensteuerung
B-Bedienschalter der Dreipunktaufhängung
C-Regler der Hubbegrenzung
